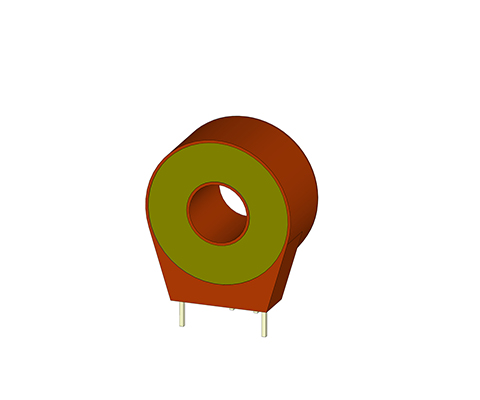

Baskılı devre kartları için akım transformatörleri
Tanım
IB serisi REO akım transformatörleri, kontrol amaçları ve ölçüm değeri kaydı için modern sürücü mühendisliğinin elektrik aralığındaki baskılı devre kartlarına montaj için uygundur.
Avantajlar
- Düşük alan gereksinimi
- PCB montajına uygun
- UL 94 V0 ile uyumlu
- Doğruluk sınıfı 1
- Frekans aralığı: 50– 400 Hz
- Güç ölçümü için düşük faz hatası
- çok düşük demanyetizasyon ve girdap akımı kayıpları
- Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler
- Kolay kurulabilir tasarım
| Türü | IB 0,5/5 | IB 0,5/20 | IB 0,5/40 | |
| Birincil akım [A] | IPN | 0 – 5 | 0 – 20 | 0 – 40 |
| Maks. Birincil nominal akım [A] | ImaxPN | 7 | 25 | 50 |
| Sekonder akım [mA] | IaN | 0 – 10 | 0 – 25 | 0 – 40 |
| Güç [VA] | Psek | 0 – 0,010 | 0 – 0,025 | 0 – 0,040 |
| Çevirme oranı | KN | 1:500 | 1:800 | 1:1000 |
| Yük direnci [Ω] | RB | 100 | 40 | 25 |
| Yük gerilimi [V] | URB | 0 – 1 | ||
|---|---|---|---|---|
| Ölçüm doğruluğu50 Hz [%] | FU | ≤ 1 | ||
| Ortam sıcaklığı [°C] | TA | 0..+85 | ||
| Frekans aralığı [Hz] | f | 50 – 400 | ||
| İzolasyon test gerilimi [kVac] | VP | 3 | ||
| Türü | Primer akım [A] |
Yükseklik [mm] |
Genişlik [mm] |
Derinlik [mm] |
Açıklık [mm] |
PIN kalınlığı [mm] |
PIN uzunluğu [mm] |
| IB 05/5 | 0 – 5 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
| IB 05/20 | 0 – 20 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
| IB 05/40 | 0 – 40 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir.
