Pasif Akım transformatörleri IE Serisi
Kapalı çevrim transformatörleri Tanım Burç tipi akım transformatörlerinde, müşterinin birincil kablosu muhafazadaki akım transformatörü açıklığından itilir. İtme açıklığı birincil akımın boyutuna bağlıdır. Sargılı birincil tip akım transformatörlerinde birincil sargı ve ikincil sargı mevcuttur. Her iki sargı da kapalı toroidal çekirdek üzerine uygulanır ve yalıtımla birbirinden izole edilir. Bu ilke esas olarak birincil akımların küçük olduğu yerlerde geçerlidir. Avantajlar Cıvatalar veya düz fiş bağlantısı Doğrudan iletken geçişi için burç tipi akım transformatörleri kullanır Eş fazlı akım gösterimi Frekans aralığı 16 2/3 ila 400 Hz isteğe bağlı Yüksek çekirdek çıkış gücü ve yüksek kaliteli yalıtım (UL) Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Montajı kolay modüler tip muhafaza Değişken bağlantılar, örneğin kelepçeler, fişler, yassı kablo fişleri, Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Tipik uygulama alanları Sanayi, Yenilenebilir enerji kaynakları, Demiryolu mühendisliği, Enerji, otomasyon ve bina teknolojisi Teknik Özellikler Tip IE modüler 500 1000 2500 IPN Nominal primer akım 500 1000 2500 [A] ImaxPN Maks. Birincil nominal akım 600 1200 3000 [A] IaN Sekonder akım 1000 [mA] RB Yük direnci 5 15 30 [Ω] URB Yük gerilimi 5 15 30 [V] PSek Performans 5 15 30 [VA] KN Çevirme oranı 500 1000 2500 Fi Ölçüm doğruluğu (50 Hz) 0,5 0,5 0,5 [%] f Frekans 50-400 [Hz] TA Ortam sıcaklığı -25 – +70 [°C] Vp İzolasyon testi 3 [KVac] Bağlantı MS-Cıvata / Düz konnektör 6,3 x 0,8 [mm²] Ağırlık 0,8 0,8 1,8 [kg] Standartlar 61869-2 MM olarak boyutlar Türü I [mm] h1/h2 [mm] t1/t2 [mm] s1/s2 [mm] b1/b2 [mm] D [mm] D1xD2 [mm] f [mm] e [mm] x1/x2 [mm] IE modular 500 70 76/35 38/64 57/57 57/50 30,2 30,4×10,4 4,3 4,3 36/15 IE modular 1000 94 100/47 42/72 78/78 78/60 38,5 40,5×13,5 5,3 5,3 36/15 IE modular 2500 135 141/67,5 52/88 102/102 102/70 57,5 60,5×20,5 6,5 6,5 36/15 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin

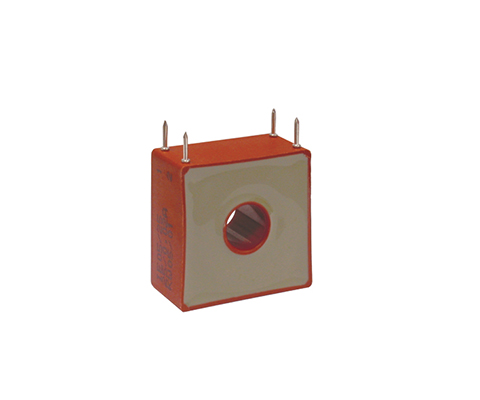

Pasif Akım transformatörleri IE Serisi
Burç tipi akım transformatörleri (Teller / kelepçeler) Tanım Burç tipi akım transformatörlerinde, müşterinin birincil kablosu muhafazadaki akım transformatörü açıklığından itilir İtme açıklığı birincil akımın boyutuna bağlıdır. Sargılı birincil tip akım transformatörlerinde birincil sargı ve ikincil sargı mevcuttur. Her iki sargı da kapalı toroidal çekirdek üzerine uygulanır ve yalıtımla birbirinden izole edilir. Bu ilke esas olarak birincil akımların küçük olduğu yerlerde geçerlidir. Avantajlar UL 94 V0’a göre PIN Bağlantısı Doğrudan iletken geçişi için burç tipi akım transformatörleri kullanır Küçük akımlar için sargılı birincil tip akım trafosu Yüksek kaliteli silikon-demirden yapılmış toroidal çekirdekler 16 2/3 ila -400Hz düşük frekans aralığında ölçüm Yüksek çekirdek çıkış gücü ve yüksek kaliteli yalıtım (UL) Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Kolay kurulabilir tasarım Değişken bağlantılar, örn. Kelepçeler, fişler, yassı kablo fişleri, esnek örgülü tel veya baskı montajı Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Teknik Özellikler Uygunluk: EN/IEC 61869-1/2 Birincil anma akımı: 1 – 50 A Frekans aralığı: 50– 400 Hz Birincil anma akımı: 1 – 50 A Türü 1 3 5 10 25 50 2 sargılı geçişli transformatör Birincil nominal akım[A] IPN 1 3 5 10 25 50 Maks. Birincil nominal akım [A] ImaxPN 1,2 3,6 6 12 30 60 Sekonder akım [mA] IaN 20 20 20 20 200 200 Güç [VA] Psek 0,1 0,1 0,1 0,1 0,12 0,5 Oran KN 50 150 250 500 1000 1000 Yük direnci [Ω] RB 250 250 250 250 200 200 Yük gerilimi [V] URB 5 5 5 5 5 10 Ölçüm doğruluğu 50 Hz [%] FU ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 Ortam sıcaklığı [°C] TA -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 Frekans aralığı [Hz] f 50 – 400 50 – 400 50 – 400 50 – 400 50 – 400 50 – 400 İzolasyon test gerilimi [kVac] VP 3 3 3 3 3 3 Bağlantı [mm²] 3-4/2-1 3-4/2-1 3-4/2-1 3-4/2-1 NC/2-1 NC/2-1 Ağırlık [kg] 0,05 0,05 0,05 0,05 0,05 0,07 Standartlar EN/IEC 61869-1/2 MM olarak boyutlar Türü PIN bağlantısı [A] h [mm] b [mm] t [mm] DL [mm] s [mm] l [mm] a [mm] c [mm] IE/1 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/3 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/5 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/10 3-4/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/25 NC/2-1 34 33 18 9 1,0 3,5 27,5 10 IE/50 NC/2-1 38 38 20 13 1,0 6,5 30 10
Pasif Akım transformatörleri IE Serisi
Burç tipi akım transformatörleri (Teller/kelepçeler) Tanım Geçmeli akım transformatörlerinde, yapı tarafındaki primer iletken transformatör gövdesindeki akım transformatörü açıklığından geçirilir. Geçme açıklığı her durumda primer akım şiddetine göre belirlenir. Sargılı akım transformatörleri bir primer sargı ve bir sekonder sargıya sahiptir. Her iki sargı da kapalı halkalı çekirdek üzerine uygulanır ve izolasyon ile birbirinden ayrılır. Bu prensip ağırlıklı olarak küçük primer akımlarda uygulama bulur. Avantajlar UL 94 V0 uyarınca Litz telleri veya terminalleri kullanır Doğrudan iletken geçişi için burç tipi akım transformatörleri kullanır Küçük akımlar için sargılı birincil tip akım trafosu Yüksek kaliteli silikon-demirden yapılmış toroidal çekirdekler 16 2/3 ila -400Hz düşük frekans aralığında ölçüm Yüksek çekirdek çıkış gücü ve yüksek kaliteli yalıtım (UL) Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Kolay kurulabilir tasarım Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Avantajlar (mekanik) Kolay kurulabilir tasarım Değişken bağlantılar, örn. Kelepçeler, fişler, yassı kablo fişleri, esnek örgülü tel veya baskı montajı Çeşitli geçmeli açıklıklara sahip çok çeşitli muhafaza Push-through açıklıklar Çok uzun servis ömrü Tipik uygulama alanları Sanayi, Yenilenebilir enerji kaynakları, Demiryolu mühendisliği, Enerji, otomasyon ve bina teknolojisi Teknik Özellikler Türü 50 100 300 500 1000 2000 3000 Birincil nominal akım[A] IPN 50 100 300 500 1000 2000 3000 Maks. Birincil nominal akım [A] ImaxPN 60 120 360 600 1200 2400 3600 Sekonder akım [mA] IaN 1000 1000 1000 1000 1000 1000 1000 Güç [VA] Psek 0,5 1,0 2,5 10 15 25 25 Oran KN 50 100 300 500 1000 2000 3000 Yük direnci [Ω] RB 0,5 1,0 2,5 10 15 25 25 Yük gerilimi [V] URB 0,5 1,0 2,5 10 15 25 25 Ölçüm doğruluğu 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Ortam sıcaklığı [°C] TA -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 Frekans aralığı [Hz] f 50 ila 400 50 ila 400 50 ila 400 50 ila 400 50 ila 400 50 ila 400 50 ila 400 İzolasyon test gerilimi [kVac] VP 3 3 3 3 3 3 3 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Pasif Akım transformatörleri IB Serisi
Baskılı devre kartları için akım transformatörleri Tanım IB serisi REO akım transformatörleri, kontrol amaçları ve ölçüm değeri kaydı için modern sürücü mühendisliğinin elektrik aralığındaki baskılı devre kartlarına montaj için uygundur. Avantajlar Düşük alan gereksinimi PCB montajına uygun UL 94 V0 ile uyumlu Doğruluk sınıfı 1 Frekans aralığı: 50– 400 Hz Güç ölçümü için düşük faz hatası çok düşük demanyetizasyon ve girdap akımı kayıpları Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Kolay kurulabilir tasarım Teknik Özellikler Türü IB 0,5/5 IB 0,5/20 IB 0,5/40 Birincil akım [A] IPN 0 – 5 0 – 20 0 – 40 Maks. Birincil nominal akım [A] ImaxPN 7 25 50 Sekonder akım [mA] IaN 0 – 10 0 – 25 0 – 40 Güç [VA] Psek 0 – 0,010 0 – 0,025 0 – 0,040 Çevirme oranı KN 1:500 1:800 1:1000 Yük direnci [Ω] RB 100 40 25 Yük gerilimi [V] URB 0 – 1 Ölçüm doğruluğu50 Hz [%] FU ≤ 1 Ortam sıcaklığı [°C] TA 0..+85 Frekans aralığı [Hz] f 50 – 400 İzolasyon test gerilimi [kVac] VP 3 MM olarak boyutlar Türü Primer akım [A] Yükseklik [mm] Genişlik [mm] Derinlik [mm] Açıklık [mm] PIN kalınlığı [mm] PIN uzunluğu [mm] IB 05/5 0 – 5 30 26,5/17,5 14,5 10,5 0,7×0,7 5,0 IB 05/20 0 – 20 30 26,5/17,5 14,5 10,5 0,7×0,7 5,0 IB 05/40 0 – 40 30 26,5/17,5 14,5 10,5 0,7×0,7 5,0 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Üç fazlı toroidal sabit transformatör
Üç fazlı izolasyon transformatörü Tanım Üç fazlı toroidal çekirdekli sabit transformatör, iki AC gerilim şebekesi arasında koruyucu ayırma için kullanılır (çift veya güçlendirilmiş yalıtım yoluyla, isteğe bağlı: ekran sargısı). Avantajlar PD3’e kadar kirlilik dereceleri ile kullanın Koruma sınıfı IP00 ila IP54 (terminal bağlantı kutusu ile) Darbeye ve titreşime dayanıklı tasarım (istek üzerine) Güç kaybını en aza indirmek için yüksek kaliteli çekirdeklerin kullanılması Müşteri spesifikasyonlarına esnek adaptasyon (değiştirilmişvoltaj oranı, voltaj muslukları, güç değerleri,yüksek koruma derecesi, sıcaklık izleme, ek sargılar ve alternatif anahtarlama grupları mümkündür) İsteğe bağlı: REO UL sistemi E251513’e göre talep üzerine tüm malzemeler Standartlar: EN 61558 Teknik Özellikler Anma Gücü 600 – 15.000 VA Giriş Gerilimi 3 x 400; 3 x 230 V Çıkış Gerilimi 3 x 230; 3 x 400 V Anma Akımı 3 x 22 A’ya kadar Frekans aralığı 50 – 400 Hz Sıcaklık Sınıfı T40/E ve T40/B % *İstek üzerine özel gerilimler ve daha yüksek güçler Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indir Sertifikalar
