Filtre

EMC-Filtreler, iletim kaynaklı parazitleri bastırmak için kullanılır. Empedansın maksimum uyumsuzluğu ile yayılma engellenir ve filtreleme etkisi her iki yönde de gerçekleşir. Bu, tüketiciden şebekeye ve şebekeden tüketiciye olan parazitlerin azaltıldığı anlamına gelir.

REO tek fazlı şebeke filtreleri, yüksek performanslı bobinler sayesinde mümkün olan en yüksek seviyede sönümleme sağlar. Tek fazlı şebeke filtreleri, tek veya iki kademeli filtreler olarak mevcuttur ve böylece uygulamanızdaki sınır değerlerine göre EMV yönergelerine uyulmasını sağlar. Üç fazlı şebeke filtreleri, EN 55011 ve EN 618003’e göre parazitleri filtreler.

REO DC FİLTRELER, DC devresindeki güç kaynaklı parazitleri önlemek için kullanılır. Modern invertörlerde giderek daha verimli enerji dönüşümü nedeniyle, DC devrelerine giderek daha fazla yüksek frekanslı enerji girmektedir. Bunlar, modern güç yarı iletkenlerinin hızlı anahtarlama işlemleri nedeniyle ortaya çıkar ve örneğin güneş panellerinin erken yaşlanmasına neden olabilir.

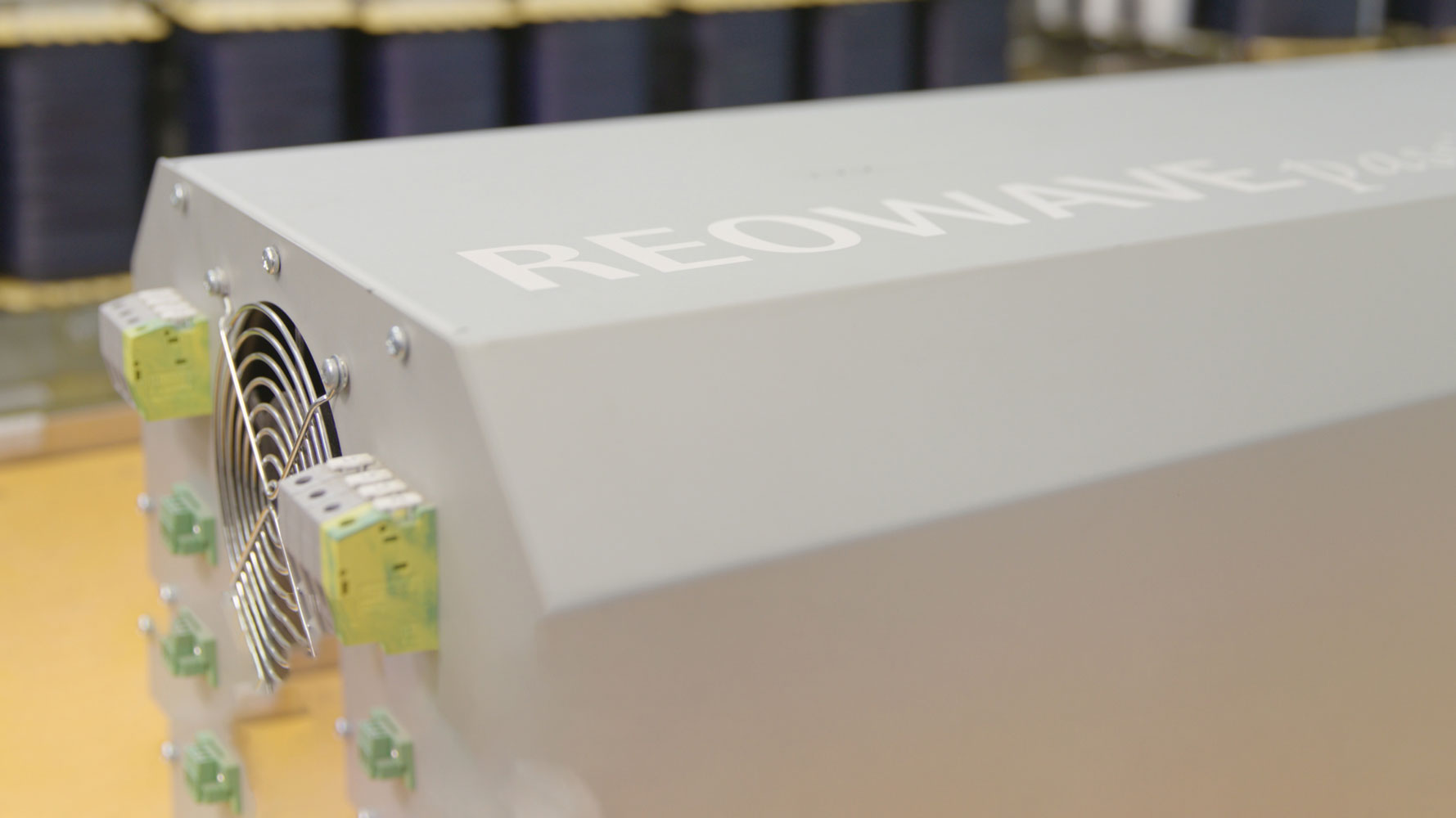

REO harmonik filtreleri veya pasif filtreler, THD’yi (Toplam Harmonik Distorsiyon) azaltmak için kullanılır. Harmonik akımlar o kadar güçlü bir şekilde bastırılır ki, %5’ten daha düşük bir THD elde edilir (örneğin UPS sistemlerinde). Ayrıca, bir harmonik filtre (örneğin REOWAVEpassive) reaktif gücü azaltır ve %30’a kadar enerji tasarrufu sağlar. REO sinüs filtreleri, frekans dönüştürücüler için sinüs dalga çıkış voltajı sağlar.

REO du/dt filtreleri, yapıları sayesinde voltaj artışını kabul edilebilir değerlere düşürür. Frekans dönüştürücü ve motor arasındaki kısa kablo uzunluklarında, bir du/dt filtresi yükselme hızını sınırlar ve frekans dönüştürücü ile motor arasında ideal bir bağlantı elemanıdır. REO yüksek akım filtresi, özellikle rüzgar türbinleri ve endüstriyel uygulamalardaki yüksek akım uygulamalarının parazit giderimi için tasarlanmıştır. Filtre serileri 480V ve 690V voltaj seviyeleri için mevcuttur. REO yüksek akım filtreleri çeşitli muhafaza varyantlarında temin edilebilir ve böylece farklı çevre koşullarına uyarlanabilir. Paslanmaz çelik muhafaza içinde, bu filtreler arttırılmış tuz sisi direnci sayesinde açık deniz uygulamaları için mükemmel uygundur.

REO’nun filtre kombinasyonunda, üç fazlı şebeke bobini ve bir EMC-Filtre birleştirilir. Bu kombinasyon EMC sorunlarını ve harmonikleri en aza indirir ve enerji maliyetlerini %20’ye kadar azaltır. Şebeke bobini, harmonik reaktif gücün dengelenmesi yoluyla besleme şebekesinin yükünü hafifletmekten sorumludur. Bu, özellikle harmonik üst harmonikleri ve komütasyon düşüşlerini büyük ölçüde azaltır. Üç fazlı şebeke filtresinin kullanımı, EN 55011 ve EN 618003’e göre parazit impulslarını ve darbe voltajlarını giderir.
