NTT 500 kaçak transformatörü
Özellikle demiryolu sektöründe, yolcular için mümkün olan en yüksek konfor ve güvenlik söz konusu olduğunda, yerden tasarruf sağlayan, güvenli ve uzun ömürlü bileşenlere ihtiyaç duyulur.
Pasif Akım transformatörleri IN-I Serisi
Darbe akım transformatörü Tanım REO IN-I serisi darbe akım transformatörleri, seçilen malzemeler sayesinde yüksek doğrulukla ve uygun çevirme oranında akımı temsil edebilir – bu nedenle özellikle güç ölçümü, akım izleme ve değerlendirme ile güneş enerjisi invertörlerinde kullanım için uygundur. Aynı zamanda akım tepe değerlerini ölçmek üzere tasarlanabildiği için aktif filtrelerde kullanım için de idealdir. Birincil akım, kapalı halka çekirdekten geçen bir akım iletkeni üzerinden ölçülür. İletken üzerindeki akım akışının oluşturduğu manyetik alan halka çekirdek tarafından alınır ve ikincil sargının çevirme oranına göre ölçüm amaçları için daha küçük bir akım üretir. Bu yöntemle yüksek ölçüm akımı önemli ölçüde daha küçük bir akıma düşürülür ve ayrıca birincil akım devresinden güvenli galvanik ayırma ile ayrılır. Avantajlar Yüksek hassasiyetli akım ölçümleri Cl 0.2 Atımlı Akım Transformatörleri Düşük kayıplı çekirdek (çekirdek kayıpları <10W/kg de 20kHz/200mT) Ek dişli ve UL-V0 malzemeden yapılmış muhafaza Tipik uygulama alanlarıAktif filtreler, EMC ölçümleri ve darbe akımı ölçümleri Tipik uygulama alanları Metroloji ve test teknikleri Teknik Özellikler Türü 50 100 200 Birincil nominal akım[A] IPN r.m.s 0 – 50 0 – 100 0 – 200 Maks. Birincil nominal akım [A] ImaxPN r.m.s ± 60 ± 120 ± 240 Sekonder akım [mA] IaN r.m.s 0 – 50 0 – 100 0 – 200 Güç [VA] Psek 0,5 1,0 1,5 Oran KN 1: 1000 1000 1000 Yük direnci [Ω] RB 200 100 37,5 Yük gerilimi [V] URB r.m.s 10 10 7,5 Ölçüm doğruluğu 50 Hz [%] FU ± 0,2 ± 0,2 ± 0,2 Ortam sıcaklığı [°C] TA -20 – +70 -20 – +70 -20 – +70 Frekans [Hz] f 0,050 – 50 0,050 – 50 0,050 – 50 İzolasyon test gerilimi Birincil / İkincil / 2 sek [kVac] VP r.m.s 50 Hz 3 3 3 Depolama sıcaklığı TS -25 – +85 -25 – +85 -25 – +85 Bobin direnci RS @ TA = 25°C 11,5 11,5 9 Ağırlık m 0,270 0,270 0,270 Normlar EN/IEC 61869-1/2 Sızıntı akımı dayanımı Gövde / Döküm reçine 550 / 600M Kaçak mesafesi dCp 10 10 10 Sürünme mesafesi dCI 9 9 9 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Pasif Akım transformatörleri IN Serisi
Alet transformatörleri (Teller / kelepçeler) Tanım Daha yüksek çalışma frekanslarına sahip elektronik cihazların artan gelişimi ve yaygınlaşması, genişletilmiş bir frekans aralığına sahip akım dönüştürücüleri gerektirmektedir. Bu gereksinim, optimize edilmiş bir tasarımla bağlantılı olarak özel olarak seçilmiş malzemelerle karşılanabilir. Avantajlar UL 94 V0 uyarınca Litz telleri veya terminalleri kullanır Hassas akım ölçümleri için akım trafoları daha yüksek doğruluk sınıfı 1; 0.5; Standart IE’den 0,2 16 2/3 ila -50Hz düşük frekans aralığında ölçüm Darbe ölçümü (örneğin 8 / 20μs) Güç ölçümü için düşük faz hatası Aşırı yük akımı durumunda kritik değildir Bant kalınlığı örneğin 20 μm olan nanokristalin toroidal çekirdekler Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Kolay kurulabilir tasarım Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Teknik Özellikler Uygunluk: EN/IEC 61869-1/2 Birincil anma akımı: 50 – 1,000 A Frekans aralığı: 50– 50,000 Hz Türü 50 100 300 500 1000 Birincil nominal akım[A] IPN 50 100 300 500 1000 Maks. Birincil nominal akım [A] ImaxPN 60 120 360 600 1200 Sekonder akım [mA] IaN 1000 1000 1000 1000 1000 Güç [VA] Psek 0,5 1,0 2,5 5,0 15 Oran KN 50 100 300 500 1000 Yük direnci [Ω] RB 0,5 1,0 2,5 5,0 15 Yük gerilimi [V] URB 0,5 1,0 2,5 5,0 15 Ölçüm doğruluğu 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 Ortam sıcaklığı [°C] TA -25 ila +70 -25 ila +70 -25 ila +70 -25 ila +70 -25 ila +70 Frekans aralığı [Hz] f 0,05 ila 50 0,05 ila 50 0,05 ila 50 0,05 ila 50 0,05 ila 50 İzolasyon test gerilimi [kVac] VP 3 3 3 3 3 MM olarak boyutlar Türü Bağlantı[mm²] h[mm] b1/b2[mm] t[mm] DL[mm] p/s[mm] a[mm] c1/c2[mm] f[mm] e[mm] l[mm] IE/50 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/100 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/300 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/500 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/1000 2,5 141 138/170 55 64 120/120 150 18/25 6,5 10×6,5 25 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
Pasif Akım transformatörleri IE Serisi
Kapalı çevrim transformatörleri Tanım Burç tipi akım transformatörlerinde, müşterinin birincil kablosu muhafazadaki akım transformatörü açıklığından itilir. İtme açıklığı birincil akımın boyutuna bağlıdır. Sargılı birincil tip akım transformatörlerinde birincil sargı ve ikincil sargı mevcuttur. Her iki sargı da kapalı toroidal çekirdek üzerine uygulanır ve yalıtımla birbirinden izole edilir. Bu ilke esas olarak birincil akımların küçük olduğu yerlerde geçerlidir. Avantajlar Cıvatalar veya düz fiş bağlantısı Doğrudan iletken geçişi için burç tipi akım transformatörleri kullanır Eş fazlı akım gösterimi Frekans aralığı 16 2/3 ila 400 Hz isteğe bağlı Yüksek çekirdek çıkış gücü ve yüksek kaliteli yalıtım (UL) Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Montajı kolay modüler tip muhafaza Değişken bağlantılar, örneğin kelepçeler, fişler, yassı kablo fişleri, Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Tipik uygulama alanları Sanayi, Yenilenebilir enerji kaynakları, Demiryolu mühendisliği, Enerji, otomasyon ve bina teknolojisi Teknik Özellikler Tip IE modüler 500 1000 2500 IPN Nominal primer akım 500 1000 2500 [A] ImaxPN Maks. Birincil nominal akım 600 1200 3000 [A] IaN Sekonder akım 1000 [mA] RB Yük direnci 5 15 30 [Ω] URB Yük gerilimi 5 15 30 [V] PSek Performans 5 15 30 [VA] KN Çevirme oranı 500 1000 2500 Fi Ölçüm doğruluğu (50 Hz) 0,5 0,5 0,5 [%] f Frekans 50-400 [Hz] TA Ortam sıcaklığı -25 – +70 [°C] Vp İzolasyon testi 3 [KVac] Bağlantı MS-Cıvata / Düz konnektör 6,3 x 0,8 [mm²] Ağırlık 0,8 0,8 1,8 [kg] Standartlar 61869-2 MM olarak boyutlar Türü I [mm] h1/h2 [mm] t1/t2 [mm] s1/s2 [mm] b1/b2 [mm] D [mm] D1xD2 [mm] f [mm] e [mm] x1/x2 [mm] IE modular 500 70 76/35 38/64 57/57 57/50 30,2 30,4×10,4 4,3 4,3 36/15 IE modular 1000 94 100/47 42/72 78/78 78/60 38,5 40,5×13,5 5,3 5,3 36/15 IE modular 2500 135 141/67,5 52/88 102/102 102/70 57,5 60,5×20,5 6,5 6,5 36/15 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
Pasif Akım transformatörleri IE Serisi
Burç tipi akım transformatörleri (Teller/kelepçeler) Tanım Geçmeli akım transformatörlerinde, yapı tarafındaki primer iletken transformatör gövdesindeki akım transformatörü açıklığından geçirilir. Geçme açıklığı her durumda primer akım şiddetine göre belirlenir. Sargılı akım transformatörleri bir primer sargı ve bir sekonder sargıya sahiptir. Her iki sargı da kapalı halkalı çekirdek üzerine uygulanır ve izolasyon ile birbirinden ayrılır. Bu prensip ağırlıklı olarak küçük primer akımlarda uygulama bulur. Avantajlar UL 94 V0 uyarınca Litz telleri veya terminalleri kullanır Doğrudan iletken geçişi için burç tipi akım transformatörleri kullanır Küçük akımlar için sargılı birincil tip akım trafosu Yüksek kaliteli silikon-demirden yapılmış toroidal çekirdekler 16 2/3 ila -400Hz düşük frekans aralığında ölçüm Yüksek çekirdek çıkış gücü ve yüksek kaliteli yalıtım (UL) Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Kolay kurulabilir tasarım Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Avantajlar (mekanik) Kolay kurulabilir tasarım Değişken bağlantılar, örn. Kelepçeler, fişler, yassı kablo fişleri, esnek örgülü tel veya baskı montajı Çeşitli geçmeli açıklıklara sahip çok çeşitli muhafaza Push-through açıklıklar Çok uzun servis ömrü Tipik uygulama alanları Sanayi, Yenilenebilir enerji kaynakları, Demiryolu mühendisliği, Enerji, otomasyon ve bina teknolojisi Teknik Özellikler Türü 50 100 300 500 1000 2000 3000 Birincil nominal akım[A] IPN 50 100 300 500 1000 2000 3000 Maks. Birincil nominal akım [A] ImaxPN 60 120 360 600 1200 2400 3600 Sekonder akım [mA] IaN 1000 1000 1000 1000 1000 1000 1000 Güç [VA] Psek 0,5 1,0 2,5 10 15 25 25 Oran KN 50 100 300 500 1000 2000 3000 Yük direnci [Ω] RB 0,5 1,0 2,5 10 15 25 25 Yük gerilimi [V] URB 0,5 1,0 2,5 10 15 25 25 Ölçüm doğruluğu 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Ortam sıcaklığı [°C] TA -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 -25 ila + 70 Frekans aralığı [Hz] f 50 ila 400 50 ila 400 50 ila 400 50 ila 400 50 ila 400 50 ila 400 50 ila 400 İzolasyon test gerilimi [kVac] VP 3 3 3 3 3 3 3 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
NTT 400 U Demiryolu transformatörü
Yer altında inşaat için yerleşik güç kaynağı transformatörü Tanım REO araç şebeke transformatörü NTT 400, araç şebeke dönüştürücüsü (BNU) tarafından beslenen araç şebeke beslemeleri için tasarlanmıştır. Darbe genişlik modülasyonlu ara devre gerilimi ile araç şebekesinin tüketicileri arasında gerilim uyarlaması ve galvanik ayırma sağlar. Transformatör ile inverter arasında uygun bir sinüs filtresi bağlanmalıdır. Ayırma transformatörünün sekonder tarafındaki yük, şalt cihazları, döner makineler, omik yükler ve yarı iletken güç dönüştürücü cihazları olabilir. Transformatörler, konteyner içinde AC veya DC şebekede (inverter çalışmasında) araç kullanımı için tasarlanmıştır. Böylece REO transformatörlerinin uygulamanız için optimal şekilde ayarlandığı garanti edilir. En yüksek yaşam süresi, maliyet/fayda optimizasyonu ve güvenlik, geliştirmemizin odak noktalarıdır. Özelleştirilmiş eksiksiz çözümler Yerleşik güç transformatörleri özelleştirilebilir. Bu ürünle ilgileniyor musunuz? Lütfen bizimle iletişime geçin! Konvertörlerde kullanılmak üzere standartlaştırılmış bileşenlere ek olarak REO, münferit bileşenler veya konteynerlerde komple çözümler olarak özelleştirilmiş ürünler de sunmaktadır. Demiryolu teknolojisinde ölçüt, yolcuların kullanılabilirliği ve güvenliğidir. Burada REO, müşteri ile yakın işbirliği içinde adım adım geliştirilen özel çözümler sunmaktadır. Avantajlar titreşim ve şok testi yapılmıştır DIN 61373 Cat 1 Sınıf B’ye göre Yüksek verim Düşük rölanti kayıpları Azaltılmış alan saçılımı Düşük gürültü Ağırlık optimizasyonu Yüksek mekanik direnç Güç dönüştürücünün egzoz hava kanalına montaj, Mevcut bir soğutma sistemine entegrasyon Kirlenme derecesi PD3 Kalkan sarımı mümkün Alternatif vardiya grupları Sıcaklık izleme Teknik Özellikler Güç 10– 30 kVA Nominal gerilim:Birincil: Anma gerilimi: (Normal çalışma): 3× 440 Veff 60 Hz Anma gerilimi: (Dış güç kaynağı) 3× 400 Veff 50 Hz Anma gerilimi: (azaltılmış çalışma): 3× 345 Veff 47 Hz İkincil: Gerilim: 3×230 Vrms Çalışma sıcaklığı: -25°C … +55°C (isteğe bağlı +75°C) Soğutma: AN / AF Koruma sınıfı : IP00 Kirlenme derecesi: PD3 Yalıtım sınıfı: F/ H Test gerilimi EN 50124 / EN 60310 Titreşim direnci: EN61373’e göre Cat.1 sınıf A/B Gerginlikler: 24/42/110/230/400/690 Volt (İsteğe bağlı) Anahtarlama grubu: İsteğe bağlı Türü Güç[kVA] Toplam ağırlık[kg] Bakır ağırlığı[kg] Verimlilik[%] BIRLEŞIK KRALLIK[%]* NTT 400/1.0 1.0 12 4 92.6 6.7 NTT 400/1.5 1.5 17 5 93.9 5.4 NTT 400/2.5 2.5 26 7 95.0 4.5 NTT 400/4.5 4.5 39 13 95.5 4.1 NTT 400/7.5 7.5 59 22 96.1 3.8 NTT 400/10.0 10.0 73 25 96.4 3.4 NTT 400/15.0 15.0 96 29 97.1 2.6 NTT 400/20.0 20.0 126 36 97.4 2.3 NTT 400/25.0 25.0 150 51 97.5 2.5 NTT 400/30.0 30.0 175 57 97.8 2.1 Mm olarak boyutlar Türü U [mm] G [mm] Y [mm] N1[mm] N2 [mm] D [mm] NTT 400/1.0 230 93 198 74 176 9 NTT 400/1.5 230 117 198 98 176 9 NTT 400/2.5 265 135 228 105 200 10 NTT 400/4.5 300 151 260 123 224 10 NTT 400/7.5 360 173 305 147 264 10 NTT 400/10.0 420 178 360 148 316 13 NTT 400/15.0 420 208 360 178 316 13 NTT 400/20.0 420 238 360 208 316 13 NTT 400/25.0 480 225 410 189 356 13 NTT 400/30.0 480 248 410 212 356 13

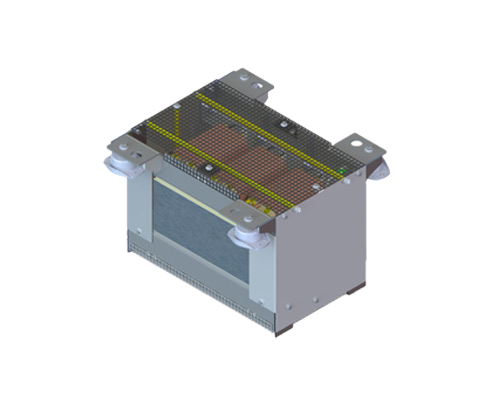

Demiryolu transformatörü NTT 400 U
Yer altında inşaat için yerleşik güç kaynağı transformatörü Tanım REO yerleşik ağ transformatörü NTT 400 U, yerleşik ağ transformatörü (BNU) tarafından beslenen yerleşik ağ kaynakları için tasarlanmıştır. NTT 400 U transformatör , transformatör ve muhafaza ile birlikte eksiksiz ve kullanıma hazır bir birim oluşturur. Transformatör, gerilimi ayarlamak ve darbe genişlik modülasyonlu ara devre gerilimi ile araç elektrik sisteminin tüketicileri arasında galvanik izolasyon sağlamak için kullanılır. Transformatör ile invertör arasına uygun bir sinüs filtresi bağlanmalıdır. İzolasyon transformatörünün sekonder tarafındaki yük, anahtarlama cihazları, döner makineler, dirençli yükler ve yarı iletken güç dönüştürücü cihazları olabilir. Transformatörler, AC veya DC şebekesinde (invertör modunda) konteyner içindeki araçlarda kullanılmak üzere tasarlanmıştır. Bu sayede REO Transformatörlerinin uygulamanıza en uygun şekilde ayarlanması garanti edilir. En yüksek kullanım ömrü, maliyet/fayda optimizasyonu ve güvenlik, geliştirmemizdeki odak noktalarıdır. Güç 10– 30 kVA Anma gerilimi: Birincil: Anma gerilimi: (Normal çalışma): 3× 440 Veff 60 Hz Anma gerilimi: (Dış güç kaynağı) 3× 400 Veff 50 Hz Anma gerilimi: (azaltılmış çalışma): 3× 345 Veff 47 Hz İkincil: Gerilim: 3×230 Vrms Çalışma sıcaklığı: -25°C … +55°C (isteğe bağlı +75°C) Nem: maks. % 95 Kirlilik: PD 4 Yalıtım sınıfı: F/ H Test gerilimi EN 50124 / EN 60310 Titreşim direnci: EN61373’e göre Cat.1 sınıf A/B Gerginlikler: 24/42/110/230/400/690 Volt (İsteğe bağlı) Anahtarlama grubu: İsteğe bağlı Özelleştirilmiş eksiksiz çözümler Yerleşik güç transformatörleri özelleştirilebilir. Bu ürünle ilgileniyor musunuz? Lütfen bizimle iletişime geçin! Konvertörlerde kullanılmak üzere standartlaştırılmış bileşenlere ek olarak REO, münferit bileşenler veya konteynerlerde komple çözümler olarak özelleştirilmiş ürünler de sunmaktadır. Demiryolu teknolojisinde ölçüt, yolcuların kullanılabilirliği ve güvenliğidir. Burada REO, müşteri ile yakın işbirliği içinde adım adım geliştirilen özel çözümler sunmaktadır. Avantajlar DIN 61373 Cat 1 Sınıf B’ye göre titreşim ve şok testi yapılmıştır Yüksek verim Düşük rölanti kayıpları Azaltılmış alan saçılımı Düşük gürültü Ağırlık optimizasyonu Doğal soğutmaDoğal soğutma AÇIK Kirlenme derecesi PD4 Çeşitli performans sınıfları Teknik Özellikler Nominal Güç 10000– 30000 VA Giriş gerilimi: 3× 440 V Türü Güç[kVA] Toplam ağırlık[kg] Bakır ağırlığı[kg] Verimlilik [%] Uk[%]* NTT 400 U/15.0 15.0 96 29 97.1 2.6 NTT 400 U/20.0 20.0 126 36 97.4 2.3 NTT 400 U/25.0 25.0 150 51 97.5 2.5 NTT 400 U/30.0 30.0 175 57 97.8 2.1 Mm olarak boyutlar Türü U [mm] B1 [mm] B2 [mm] Y [mm] N1 [mm] N2 [mm] D [mm] Kütle [kg] NTT 400 U/15.0 510 520 350 345 385 460 10 120 NTT 400 U/20.0 540 520 355 365 410 440 13 147 NTT 400 U/25.0 575 500 355 396 455 440 13 175 NTT 400 U/30.0 561 536 392 351 300 456 13 195
Kaçak alan transformatörü RUT 500
Kaçak alan transformatörü Tanım Yolcuların mümkün olan en yüksek konfor ve güvenliğinin söz konusu olduğu demiryolu uygulamalarında, yerden tasarruf sağlayan, emniyetli ve uzun hizmet ömrüne sahip bileşenler gereklidir. Akım düşüşleri veya gerilim kayıpları, motor gücü kaybı gibi çeşitli istenmeyen etkilere neden olabilir. REO kaçak alan transformatörü çıkışta bir harmonik akım ve gerilim eğrisi sağlar, böylece harmonikleri filtreler ve dalgalanma akımını sınırlar. Birincil ve ikincil sargıların uzamsal olarak ayrılması ve manyetik kaçak akıda hedeflenen artış, REO kaçak alan transformatöründe gevşek bir manyetik bağlantı ile sonuçlanır. Bu, bir transformatörün (voltaj dönüşümü ve galvanik izolasyon) ve bir sinüzoidal filtre bobininin işlevini birleştirir. Seçenekler Çeşitli performans sınıfları: 50 kVA, 100 kVA, 150 kVA ve 200 kVA Gerilim düşüşü% 10 uk,% 20 ve% 30 Voltaj oranı / Seçilebilir sargılar Sargı malzemesi ve optimize edilmiş yalıtım derecesi seçilebilir Avantajlar Yer tasarrufu sağlar (transformatör ve bobin tek bir parçada) Akım tepe noktalarını sınırlayarak motorlar için daha uzun ömür Düşük maliyet Demiryolu işletmesi için optimize edilmiştir (yüksek derecede kirlilik, Şok ve titreşim testleri, Tuz püskürtme ve daldırma testi) Teknik Özellikler Nominal Güç 71000– 275000 VA Giriş gerilimi: 210 – 1660 V
Faz Açısı Kontrolü REOVIB SMART SYSTEM
DIN ray montajı için REOVIB WI 111 IP 00 Tanım REOVIB SMART SYSTEM temel modülü DIN rayına monte edilebilmesi için açık yapı tipine sahiptir ve dolum seviyesi, taşma kontrolü ve şebeke gerilimi kompanzasyonu için maks. taşma kontrolü için maks 6A’lık çıkış kanalına sahiptir taşma kontrolü için maks 6A’lık çıkış kanalına sahiptir Temel modül genişletme modüllerini besleyebilmektedir böylece toplam 10A akıma kadar ilave çıkış modülü bağlanabilir. REOVIB SMART SYSTEM MINI genleşme modülü DIN rayında montaj için açık tasarım. Genişletme modülünün maks Genişletme modülünün maks 6A’da bir tane çıkış kanalı vardır ve basit modül ve birden fazla genişletme modülü ile bir arada kullanılabilir REOVIB SMART SINGLE DIN rayına monte edilebilmesi için açık yapı tipine sahiptir ve dolum seviyesi, taşma kontrolü ve şebeke gerilimi kompanzasyonu için maks. 6 A. Avantajlar temel işlevlere sahip uygun maliyetli Faz Açısı Kontrol Cihazları Bağımsız bir cihaz olarak veya birden fazla çıkışı olan modüler tasarımlarda kullanılabilir 6 A’ya kadar çıkış akımı DIN rayına monte edilebilmesi Dolum seviyesi / taşma kontrolü bulunan versiyonları bulunur Tipik uygulama alanları Dolum seviyesi / taşma kontrolü bulunan versiyonları bulunur Teknik Özellikler Typen SMART Tek SMART Temel modülü SMART Genişletme modülü Şebeke girişi 110/ 230 V değiştirilebilir 110/ 230 V değiştirilebilir SMART temel modülü aracılığıyla Şebeke frekansı 50 / 60 Hz +/- 3 Hz 50 / 60 Hz +/- 3 Hz SMART temel modülü aracılığıyla Çıkış voltajı 20 … 100V/ 40…210 V 20 … 100V/ 40…210 V 20 … 100V/ 40…210 V Çıkış akımı max. 6 A max. 6 A max. 6 A Titreşim frekansı 50 … 100 Hz (60 / 120 Hz) 50 … 100 Hz (60 / 120 Hz) 50 … 100 Hz (60 / 120 Hz) Ayar noktası spesifikasyonu Poti, 0 … 10 V, 0 (4) … 20 mA Poti, 0 … 10 V, 0 (4) … 20 mA Poti, 0 … 10 V, 0 (4) … 20 mA Harici sürüm 24 V DC, Anahtarlar 24 V DC, Anahtarlar 24 V DC, Anahtarlar U min / U max Dahili potansiyometreler Dahili potansiyometreler Dahili potansiyometreler Yeniden başlatma Öncenden ayarlanmiş Öncenden ayarlanmiş Öncenden ayarlanmiş Maks. Tüm çıkışların çıkış akımı – 10 A – Seviye kontrolü / birikim kontrolü – ✓ ✓ Uygunluk CE, RoHS CE, RoHS CE, RoHS Koruma sınıfı IP00 IP00 IP00 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Demiryolu trafosu NTT 400 D
Yerleşik güç kaynağı trafosu (Tavana monte) Tanım REO yerleşik güç kaynağı trafosu NTT 400 D, yerleşik güç dönüştürücü (BNU) tarafından beslenen yerleşik güç kaynakları için tasarlanmıştır. NTT 400 D transformatörü, transformatör, montaj çerçevesi ve muhafazası ile birlikte eksiksiz, kullanıma hazır bir birimdir. Transformatör, darbe genişlik modülasyonlu ara devre gerilimini ve araç elektrik sisteminin tüketicilerini uyarlamak ve galvanik olarak ayırmak için kullanılır. Transformatör ile inverter arasına uygun bir sinüs filtresi bağlanmalıdır. İzolasyon transformatörünün sekonder tarafındaki yük, anahtarlama cihazları, döner makineler, omik yükler ve yarı iletken güç dönüştürücü cihazlar olabilir. Transformatörler, konteyner içinde AC veya DC şebekesinde (inverter modunda) araçlarda kullanım için tasarlanmıştır. Bu şekilde, REO’nun Transformatörlerinin uygulamanız için optimum şekilde uyarlandığı garanti edilir. Geliştirme sürecimizde en uzun kullanım ömrü, maliyet/fayda optimizasyonu ve güvenlik ana odak noktalarımızdır. Özelleştirilmiş eksiksiz çözümler Yerleşik güç transformatörleri özelleştirilebilir. Bu ürünle ilgileniyor musunuz? Lütfen bizimle iletişime geçin! Konvertörlerde kullanılmak üzere standartlaştırılmış bileşenlere ek olarak REO, münferit bileşenler veya konteynerlerde komple çözümler olarak özelleştirilmiş ürünler de sunmaktadır. Demiryolu teknolojisinde ölçüt, yolcuların kullanılabilirliği ve güvenliğidir. Burada REO, müşteri ile yakın işbirliği içinde adım adım geliştirilen özel çözümler sunmaktadır. Avantajlar DIN 61373 Cat 1 Sınıf B’ye göre titreşim ve şok testi yapılmıştır Yüksek verim Düşük rölanti kayıpları Azaltılmış alan saçılımı Düşük gürültü Azaltılmış ağırlık Yüksek mekanik direnç Doğal soğutma AÇIK Kirlenme derecesi PD4 Çeşitli performans sınıfları Teknik Özellikler Nominal Güç 10000– 30000 VA Giriş gerilimi: 3× 440 V Güç 10– 30 kVA Anma gerilimi: Birincil: Anma gerilimi: (Normal çalışma): 3× 440 Veff 60 Hz Anma gerilimi: (Dış güç kaynağı) 3× 400 Veff 50 Hz Anma gerilimi: (azaltılmış çalışma): 3× 345 Veff 47 Hz İkincil: Gerilim: 3×230 Vrms Çalışma sıcaklığı: -25°C … +55°C (isteğe bağlı +75°C) Nem: maks. % 95 Kirlilik: PD 4 Yalıtım sınıfı: F/ H Test gerilimi EN 50124 / EN 60310 Titreşim direnci: EN61373’e göre Cat.1 sınıf A/B Gerginlikler: 24/42/110/230/400/690 Volt (İsteğe bağlı) Anahtarlama grubu: İsteğe bağlı Türü Güç [kVA] Toplam ağırlık [kg] Bakır ağırlığı [kg] Verimlilik [%] UK [%]* NTT 400 U/15.0 15.0 96 29 97.1 2.6 NTT 400 U/20.0 20.0 126 36 97.4 2.3 NTT 400 U/25.0 25.0 150 51 97.5 2.5 NTT 400 U/30.0 30.0 175 57 97.8 2.1 Mm olarak boyutlar Türü L B H N1 N2 N3 D Kütle [kg] NTT 400 U/15.0 1800 581 376 1717 363 65 13×26 192 NTT 400 U/20.0 1800 581 376 1717 363 65 13×26 219 NTT 400 U/25.0 1800 581 376 1717 363 65 13×26 247 NTT 400 U/30.0 1800 581 376 1717 363 65 13×26 267
