Akım Transformatörleri
Çok Yönlü Akım ve Gerilim Transformatörleri
REO akım transformatörleri özellikle az yer kaplaması, mükemmel doğrusallığı, hızlı tepki süresi ve düşük demir ve manyetik kayıpları ile öne çıkar.

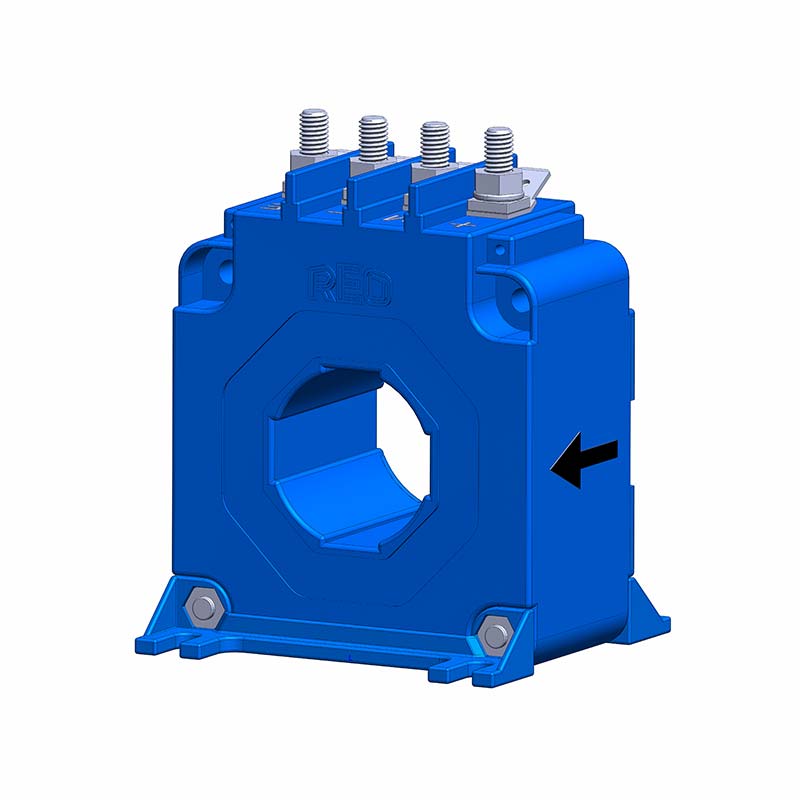

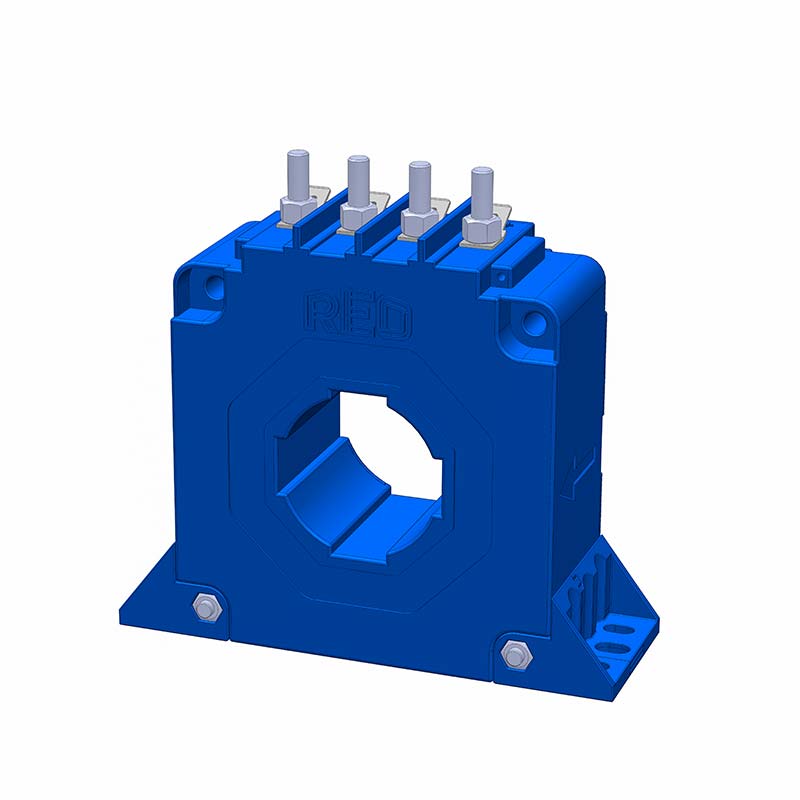

Çift çekirdek teknolojisi ve Hall etkisi ile WKO-2C-B akım transformatörü, 120 kHz’e kadar genişletilmiş frekans yanıtı ve hassas faz yanıtı sunar.
Akım transformatörleri, tüm frekans aralığında (DC’den 120 kHz’e kadar) %0,5’lik geliştirilmiş ölçüm hassasiyeti garanti eder. Ayrıca, daha iyi sapma kompanzasyonu ve -40°C ile 85°C arasında genişletilmiş sıcaklık aralığına sahiptir.
Özellikle ilgili kullanım alanına uyarlanmış olarak, standart gereklilik olarak DIN EN 50178’i karşılarlar.
Akım Transformatörlerinin Avantajları
- Güvenli elektriksel olarak izole edilmiş primer ve sekonder devreler
- Yüksek akım ölçüm hassasiyeti
- Aşırı yük akımlarında kritik olmayan davranış
- Yüksek güvenilirlik
- Farklı geçiş açıklığı seçenekleriyle sağlam gövde tasarımları (yatay/dikey montaj)
- Çeşitli bağlantı seçenekleri (terminaller, konnektörler, düz konnektörler, kablolar vb.)
- DIN EN 61373 Kategori 1 Sınıf B’ye göre titreşim ve şok testi (Yalnızca AT muhafazalı WKO ve WDI tipleri için)
REO Akım Transformatörleri Performans Özellikleri*
| Parametre | Sembol | Değer |
|---|---|---|
| Primer nominal akım | IPN | 0 - 3.000 [A] |
| Maksimum primer nominal akım | ImaxPN | 1,2 - 2 kat [IPN] |
| Sekonder akım | IaN | 0 - 1.000 [mA] |
| Ortam sıcaklığı | TA | -40 - +85 [°C] |
| İzolasyon test gerilimi | VP | 6 [kVac] |
*Müşteri özelliklerine göre bileşen geliştirmek bizim için standart bir uygulamadır.

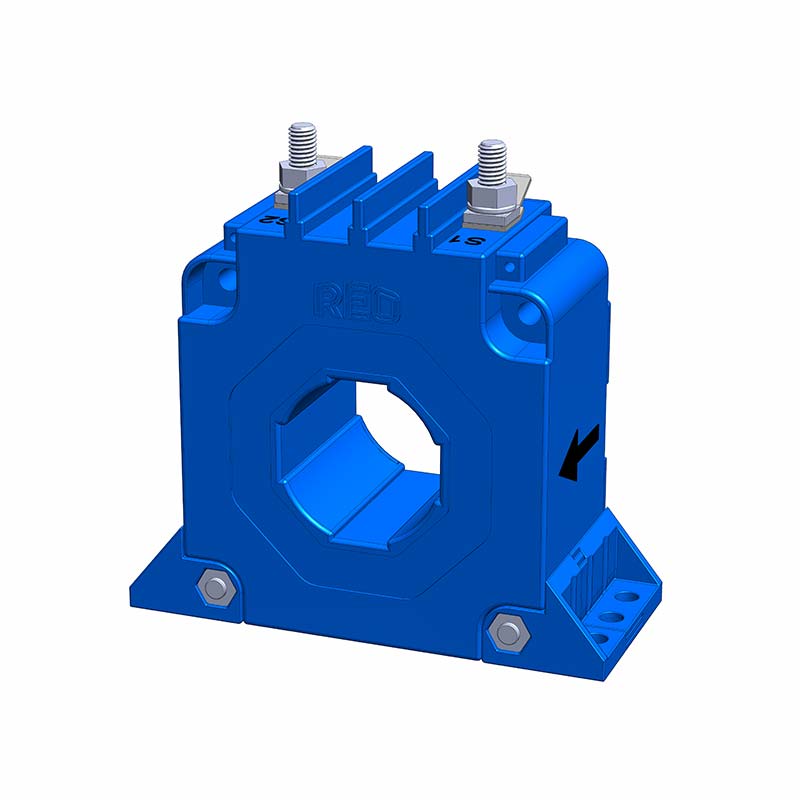

IE Modüler Akım Transformatörü - Yan

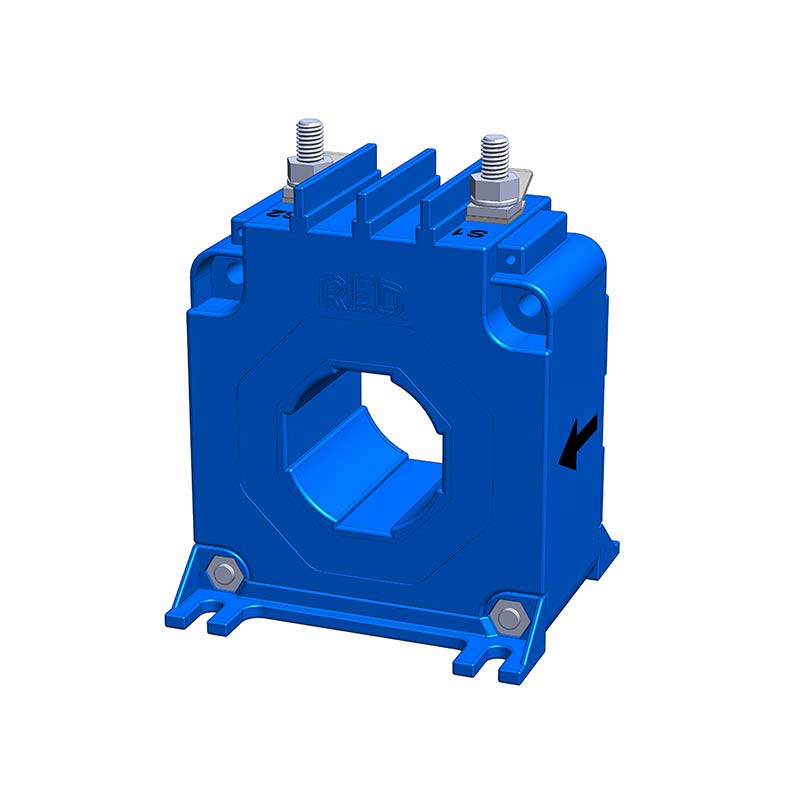

IE Modüler Akım Transformatörü - Ön
