Titreşim frekansı: 60 Hz

Titreşim Mıknatısı REOVIB WI 721

Toz boya kaplı versiyon Tanım Tam kapsüllemeli toz boya kaplı versiyon 900 1/dak, 1500 1/dak, 3000 1/dak veya 6000 1/dak, 3900 VA’ya kadar güç Armatürün ve mıknatısın tabanına kör tapalı deliklerle montaj. Blendajlı veya blendajsız kablo ile aşağı yönlü kablo çıkışı Yeni bir kaplama teknolojisinin kullanılması, WI 721 serisindeki titreşimli solenoidi daha küçük hale getirmemizi sağlıyor. Bu da ağırlık, malzeme ve kurulum alanı açısından önemli ölçüde tasarruf sağlıyor. Bu optimize edilmiş yüzey kaplaması ayrıca diğer sistemlerde meydana gelebilecek olağan güç kayıpları olmadan sürekli yüksek performans sağlar. Bu yeni kaplamanın avantajları çok çeşitlidir: İlaç endüstrisinde kullanım FDA uygunluğu ile gıda işleme endüstrisinde kullanım Korozyon koruması Yüksek sıcaklık dayanımı Yanıcı değildir Soğuğa dayanıklı Homojen kaplama Solvent direnci Yüksek aşınma direnci Bu özellikleri sayesinde WI 721 serisi, özellikle yüksek hijyen, dayanıklılık ve performans standartları gerektiren ortamlardaki zorlu uygulamalar için idealdir. Avantajlar Toz boya ile korozyon koruması FDA uyumlu En uygun boyut / performans oranı İyi ayarlanabilirlik 3900 VA Maksimum güç Ayrıca düşük frekanslı uygulamalar için 6900 N maksimum çekiş gücü düz tasarımlar Tipik uygulama alanları Besleme ve ayırma prosesleri için paketleme ve tartım endüstrisi, salınımlı solenoidli sürücüler kullanıldığında otomasyon prosesleri, özellikle gıda ve ilaç endüstrileri için uygundur (FDA uyumlu) Teknik Özellikler Tipler Max. Nominal hava boşluğu [mm] 6000 dev/dak’da güç [VA] Anma akımı = 230 V’de termal anma akımı [A] Nominal hava boşluğunda tepe çekme kuvveti [N] 3000 dev/dak’da güç [VA] 230V’de Term. Anma Akımı [A] Nominal hava boşluğunda tepe çekme kuvveti [N] Mıknatıs ağırlığı [kg] Armatür ağırlığı [kg] REOVIB WI 721/10 2,5 320 1,4 230 280 1,2 229 2,1 0,34 REOVIB WI 721/12 3 450 1,95 330 425 1,85 318 2,8 0,62 REOVIB WI 721/14 3 1200 5,2 850 1200 5,2 1410 6,9 1,45 REOVIB WI 721/16 3 2200 9,5 1590 1890 8,2 2620 10,5 2,6 REOVIB WI 721/18 3 – – – 3900 16,9 6900 28 9 Mm olarak boyutlar Tipler a b c d f1 f2 f3 g h i p r REOVIB WI 721/10 100 68 67 – 62,5 12,5 9 67 39 18,5 30 M6 REOVIB WI 721/12 100 100 67 40 62,5 15,5 9 67 71 18,5 30 M6 REOVIB WI 721/14 155 110 109 – 91,5 23,5 15 109 69 27,5 50 M10 REOVIB WI 721/16 155 168 109 80 91,5 23,5 15 109 127 27,5 50 M10 REOVIB WI 721/18 230 170 170 65 129,5 42,5 18 170 121 48,5 75 M12 Sertifikalar

Titreşim Mıknatısı REOVIB WI 421

Nikel kaplı Titreşim Mıknatısı Tanım Tam kapsüllemede 900 1/dak, 1500 1/dak, 3000 1/dak veya 6000 1/dak, 1265 VA’ya kadar çıkışlarda nikel kaplama versiyon Armatürün ve mıknatısın tabanına kör tapalı deliklerle montaj. Blendajlı veya blendajsız kablo ile aşağı yönlü kablo çıkışı Avantajlar Nikel kaplama ile korozyon koruması En uygun boyut / performans oranı İyi ayarlanabilirlik 2020 yılına kadar sağlanan faydalar VA Ayrıca düşük frekanslı uygulamalar için Tepe gerilme kuvveti 2900 N’a kadar Düşük Profilli Tipik uygulama alanları Ambalaj endüstrisi, besleme ve ayırma işlemleri için tartım sektörü, elektromanyetik sürücü kullanan otomasyon süreçleri ve montaj ekipmanları. Teknik Özellikler Tipler Max. Nominal hava boşluğu [mm] 6000 dev/dak’da güç [VA] Anma akımı = 230 V’de termal anma akımı [A] Nominal hava boşluğunda tepe çekme kuvveti [N] 3000 dev/dak’da güç [VA] 230V’de Term. Anma Akımı [A] Nominal hava boşluğunda tepe çekme kuvveti [N] Mıknatıs ağırlığı [kg] Armatür ağırlığı [kg] REOVIB WI 421/10 2,5 200 0,87 110 156 0,68 128 2,1 0,34 REOVIB WI 421/12 3 350 1,52 150 300 1,3 264 2,8 0,62 REOVIB WI 421/14 3 800 3,5 580 748 3,25 570 6,9 1,45 REOVIB WI 421/16 3 1600 6,9 1500 1265 5,5 1400 10,5 2,6 REOVIB WI 421/18 3 – – – 2020 8,8 2900 28 9 Mm olarak boyutlar Tipler a b c d f1 f2 f3 g h i p r REOVIB WI 421/10 100 68 66 – 61,5 12 9 66 38 17,5 30 M6 REOVIB WI 421/12 100 100 66 40 61,5 15 9 66 70 17,5 30 M6 REOVIB WI 421/14 155 110 108 – 90,5 23 15 108 68 26,5 50 M10 REOVIB WI 421/16 155 168 108 80 90,5 23 15 108 126 26,5 50 M10 REOVIB WI 421/18 230 170 169 65 128,5 42 18 169 120 47,5 75 M12 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar

Titreşim Mıknatısı REOVIB WI 211

Kodlama fişli Titreşim Mıknatısı Avantajlar 250 VA Maksimum güç Ayarlanabilir montaj/frekans seçenekleri esnekliği artırır Uygun seçim tuşunu kullanarak bağlantı geriliminin hızlı değişimi düz tasarımlar Tipik uygulama alanları Ambalaj endüstrisi, besleme ve ayırma işlemleri için tartım sektörü, elektromanyetik sürücü kullanan otomasyon süreçleri ve montaj ekipmanları. Teknik Bilgiler* Tipler Max. Nominal hava boşluğu [mm] 3000 dev/dak’da güç [VA] Anma akımı = 230 V’de termal anma akımı [A] Nominal hava boşluğunda tepe çekme kuvveti [N] Mıknatıs ağırlığı [kg] Armatür ağırlığı [kg] 6000 1/dak [VA] REOVIB WI 211/7 1 175 0,75 40 1,15 0,165 REOVIB WI 211/9 1 210 0,9 105 1,96 0,33 REOVIB WI 211/10 1 250 1,1 210 2,1 0,34 *Uygun REOVIB kontrol cihazları: REOVIB SMART, REOVIB RTS, REOVIB MTS, REOVIB MFS *Tipik uygulamalar: Titreşimli mıknatıslı tahriklerin kullanıldığı besleme ve ayırma işlemleri için ambalaj ve tartı endüstrisi, otomasyon süreçleri Mm olarak boyutlar Tipler a b c d e f f1 f2 f3 f4 g h i k p r s ⌀t REOVIB WI 211/7 78 47 54 60 3 77 74 17 10 22 54 21 20 31 20 6,5 37 6,5 REOVIB WI 211/9 90 56 66 83 3 91 88 19 11 24 66 32,5 22 31 44 8,1 44 8 REOVIB WI 211/10 100 68 66 – – – 61,5 12 9 48 66 38 17,5 31 30 M6 – – Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar

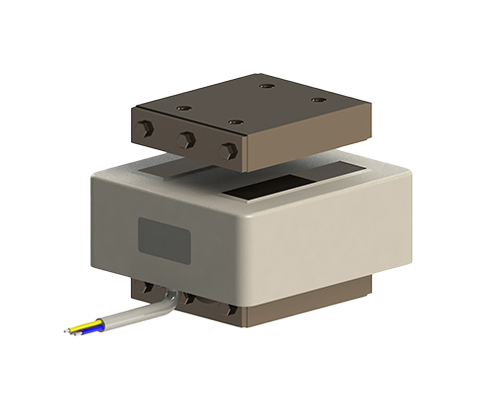

Titreşim Mıknatısı REOVIB WI 121

Tanım Dakikada 3000 veya 6000’de 3900 VA güçte, tamamen enkapsüle, standart seriler. Armatürün ve mıknatısın tabanına kör tapalı deliklerle montaj. Blendajlı veya blendajsız kablo ile aşağı yönlü kablo çıkışı Avantajlar En uygun boyut / performans oranı İyi ayarlanabilirlik 3900 VA Maksimum güç 6900 N maksimum çekiş gücü Düşük Profilli Tipik uygulama alanları Ambalaj endüstrisi, besleme ve ayırma işlemleri için tartım sektörü, elektromanyetik sürücü kullanan otomasyon süreçleri ve montaj ekipmanları. Teknik Özellikler Tipler Max. Nominal hava boşluğu [mm] 6000 dev/dak’da güç [VA] Nominal akım=230V’de termal nominal akım [A] Nominal hava boşluğunda tepe çekme kuvveti [N] 3000 dev/dak’da güç [VA] 230V’de Term. Anma Akımı [A] Nominal hava boşluğunda tepe çekme [N] Mıknatıs ağırlığı [kg] Armatür ağırlığı [kg] REOVIB WI 121/10 2,5 320 1,4 230 280 1,2 229 2,1 0,34 REOVIB WI 121/12 3 450 1,95 330 425 1,85 318 2,8 0,62 REOVIB WI 121/14 3 1200 5,2 850 1100 4,8 1350 6,9 1,45 REOVIB WI 121/16 3 2200 9,5 1590 1890 8,2 2620 10,5 2,6 REOVIB WI 121/18 3 – – – 3900 16,9 6900 28 9 Mm olarak boyutlar Tipler a b c d f1 f2 f3 g h i p r REOVIB WI 121/10 100 68 66 – 61,5 12 9 66 38 17,5 30 M6 REOVIB WI 121/12 100 100 66 40 61,5 15 9 66 70 17,5 30 M6 REOVIB WI 121/12 100 100 66 40 61,5 15 9 66 70 17,5 30 M6 REOVIB WI 121/14 155 110 108 – 90,5 23 15 108 68 26,5 50 M10 REOVIB WI 121/16 155 168 108 80 90,5 23 15 108 126 26,5 50 M10 REOVIB WI 121/18 230 170 169 65 128,5 42 18 169 120 47,5 75 M12 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar

Titreşimli Mıknatıs REOVIB WI 111

DIN ray montajı için REOVIB WI 111 IP 00 Tanım Dakikada 3000 de maksimum 350 VA güçte, tamamen enkapsüle, standart seriler. veya 6000′ Standart yuvarlak delikler, taban plakası veya oluklu delikler vasıtasıyla montaj Aşağıya veya yanlara doğru kablo çıkışı Avantajlar En uygun boyut / performans oranı İyi ayarlanabilirlik Göbek boyunca sağlam taban plakası / montajlar ile güvenli montajlama Kompakt ve sağlam yapı Tipik uygulama alanları Ambalaj endüstrisi, besleme ve ayırma işlemleri için tartım sektörü, elektromanyetik sürücü kullanan otomasyon süreçleri ve montaj ekipmanları. Teknik Özellikler Tipler Max. Nominal hava boşluğu [mm] 3000 dev/dak’da güç [VA] Anma akımı = 230V’de termal anma akımı Nominal hava boşluğunda tepe çekme kuvveti [N] Ağırlık [kg] 6000 d/dk [VA] Mıknatıs Armatür REOVIB WI 111/3 2 15 0,065 5 0,135 0,025 REOVIB WI 111/5 1 60 0,26 38 0,405 0,085 REOVIB WI 111/6 2,5 70 0,3 24 0,58 0,11 REOVIB WI 111/7 3 140 0,6 45 1,15 0,165 REOVIB WI 111/9 3 350 1,5 150 1,98 0,33 Teknik Özellikler Tipler a b c d e f1 f2 f3 g h i k l l1 m ⌀n ⌀o p ⌀r s ⌀t REVIB WI 111/3 44,4 26,4 30 32 2 42 9 5 30 12 10 4,2 22 20 22 4,2 4,4 – 4,4 20 3,6 REVIB WI 111/5 61,5 31,5 45 50 3 63 14 7,5 45 16 15 3 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/6 64 42 45 50 3 63 14 7,5 45 20,5 15 – 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/7 78 47 54 60 3 77 17 10 54 21 20 4,5 45 40 45 7 5,5 20 6,5 37 6,5 REVIB WI 111/9 90 56 66 83 3 88 19 11 66 32,5 22 – 66 50 66 7 6,4 44 8,1 44 8,1 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
