REOLAB 600 ayarlanabilir ve sabit gerilim beslemesi
Ayarlanabilir ve sabit gerilim beslemeleri, Elektronik çözüm Elektronik çözüm Tanım Ayrı sargılara sahip bu üç fazlı AC kaynakları, ayarlanabilir değişken çıkış gerilimine ve değişken çıkış frekansına sahiptir. Bu AC kaynakları, bir şebeke ağını simüle etmek ve tipik olarak 60 Hz ağlar için cihazları, bileşenleri veya kurulumları test etmek için uygundur. Bunlar, ayarlanabilir frekanslı bir inverter içerir ve REO sinüs dalgası filtreleri ile çıkışta temiz bir sinüzoidal form oluştururlar. Avantajlar Tüm güç kaynakları, harici çalışma için bir bilgisayar arabirimiyle isteğe bağlı olarak bağlanabilir. Bu ekipman, bir müşterinin isteklerine uyacak şekilde diğer teknik parametrelere de uyarlanabilir. Teknik Özellikler Giriş gerilimi 3 x 400 V L/L bzw. 3 x 230 V L/N . Çıkış voltajı maks. 3 x 0 – 500 VAC Çıkışı gerilimi 3 x 22 A Çıkış Frekans 16 – 1600 Hz variabel Çıkış gücü 19 kVA standart versiyon olarak Anahtarlama grubu Delta / yıldız Koruma sınıfı IP 20 Frekans aralığı 50/60 Hz Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
AYARLANABILIR VE SABIT VOLTAJ KAYNAĞI REOLAB 126,127
Ayarlanabilir ve sabit voltaj kaynakları, laboratuvar ünitesi Tanım Motor tahrikli ve elektronik voltaj regülasyonlu ekonomi sargılı tek fazlı güç kaynakları. Avantajlar Harmonik yok EMC paraziti oluşmaz Temiz sinüzoidal şekil Teknik Bilgiler* Giriş gerilimi 230 VAC veya 400 VAC Çıkış gerilimi 0 – 230 VAC veya 0 – 400 VAC Çıkış akımı 9 – 40 A Çıkış gücü 2,7 – 16 kVA Devre Ekonomi Koruma sınıfı IP 20 Kontrol doğruluğu ± 1% *Elbette, talep üzerine diğer voltajlar ve çıkışlar da sunulabilir. Ayrıca, farklı işletim seçenekleri/işletim konseptleri ve endüstriyel arayüzler de mümkündür. Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
AYARLANABILIR VE SABIT VOLTAJ KAYNAĞI REOLAB 123, 124
Ayrı sargı ve motor tahrikli üç fazlı AC/DC gerilim beslemeleri Tanım REOLAB 123 Örneğin AC ve DC güç dönüştürücülerinin veya yardımcı dönüştürücülerin test edilmesi/geliştirilmesi için ayrı sargılı ve motor tahrikli üç fazlı AC/DC gerilim kaynakları. REOLAB 124 Ayrı sargılı ve motor sürücülü üç fazlı AC/DC gerilim kaynakları. Motor testi için kullanın. Avantajlar Harmonik yok EMC paraziti oluşmaz Temiz sinüzoidal şekil Teknik veriler REOLAB 123 Giriş gerilimi 3 x 400 VAC Çıkış gerilimi 0 – 2500 V veya 0 – 5000 DC veya 0 – 430 VAC Çıkış akımı 60 ADC, 30 ADC, 335 AAC Çıkış gücü Standart versiyon olarak 150 kW / 144 kVA Anahtarlama grubu Üçgen / yıldız / yıldız / 2 x B6U/li0 Koruma sınıfı IP 20 Frekans aralığı 50/60 Hz Teknik veriler REOLAB 124 Giriş gerilimi 3 x 400 VAC Çıkış gerilimi 0 – 500 VDC veya 3 x 0 – 600 VAC veya 0 – 300 DC Çıkış akımı 200 ADC, 3 x 200 AAC, 15 ADC Çıkış gücü Standart versiyon olarak 100kW / 208 kVA veya 4,5 kW Vites değiştirme ünitesi Yıldız / Yıldız / 2 x B6U Koruma sınıfı IP 20 Frekans aralığı 50/60 Hz *Elbette, talep üzerine diğer voltajlar ve çıkışlar da sunulabilir. Ayrıca, farklı işletim seçenekleri/işletim konseptleri ve endüstriyel arayüzler de mümkündür. Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
AYARLANABILIR VE SABIT VOLTAJ KAYNAĞI REOLAB 128, 129
Ayarlanabilir ve sabit voltaj kaynakları, laboratuvar ünitesi Tanım Ayrı sargılı, motor tahrikli ve elektronik voltaj regülasyonlu tek fazlı güç kaynakları. Avantajlar Harmonik yok EMC paraziti oluşmaz Temiz sinüzoidal şekil Teknik Bilgiler* Giriş gerilimi 230 VAC veya 400 VAC Çıkış gerilimi 0 – 230 VAC veya 0 – 400 VAC Çıkış akımı 10 – 40 A Çıkış gücü 2,3 – 16 kVA devre Ayrı sargı Koruma sınıfı IP 20 Kontrol doğruluğu ± 1% *Elbette, talep üzerine başka voltajlar ve çıkışlar da sunulabilir.Ayrıca, farklı işletim seçenekleri/işletim konseptleri ve endüstriyel arayüzler mümkündür.
Üç fazlı AC yüksek akım beslemesi REOLAB 220
Ayarlanabilir ve sabit yüksek akım beslemesi Anahtarlı test istasyonu Tanım REO yüksek akımlı güç kaynakları, birkaç bin amperlik test numunelerinin test edilmesi gereken her yerde kullanılır. Bunlar özellikle anahtarlama cihazları, sigortalar, kablolar vb. Test numuneleri termal olarak ısıtılır ve dayanıklılık testlerinde nominal koşullar altında test edilir. Testler ayrıca tanımlanmış aşırı yük eğrileri ile gerçekleştirilir. Değişken transformatörlü geleneksel voltaj ayarlamaları, giriş sinyalinin çıkışa temiz bir sinüs dalgası olarak aktarılmasını sağlar. Bu, test numuneleriyle yapılan her testin herhangi bir akım değeriyle ve sinüzoidal olarak test edilebileceği ve herhangi bir zamanda yeniden üretilebileceği anlamına gelir. yüksek akım kaynakları elektronik olarak kontrol edilir ve (<% 0,5) kontrol doğruluğuna ulaşabilir ve çeşitli BUS sistemleri aracılığıyla laboratuvar ağına entegre edilebilir) Avantajlar Tek fazlı veya üç fazlı yüksek akım beslemeleri 3x 10 kA’e kadar AC beslemeleri Çeşitli tertibatların modüler tasarımı (kontrol ünitesi, kontrol grubu, güç bölümü) Tipik uygulama alanları Kablolar ve kontaklar, alçak gerilim dağıtımı, düşük empedanslı şalt cihazları gibi bileşenlerin sıcaklık artış testleri. Teknik Bilgiler* Giriş gerilimi 3 x 400 VAC 50/60 Hz Çıkış gerilimi Faz başına 3 x 0-10 V Çıkış akımı 3 x 10.000 A’e kadar Çıkış gücü 300 kVA’ya kadar Anahtarlama grubu Yıldız/açık/açık/açık Koruma sınıfı IP 20 *Elbette, talep üzerine diğer voltajlar ve çıkışlar da sunulabilir. Ayrıca, farklı işletim seçenekleri/işletim konseptleri ve endüstriyel arayüzler de mümkündür. Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
DC gerilim kaynağı REOLAB 420, 520
REO-DC yüksek gerilimli güç kaynağı Tanım Bu üç fazlı DC yüksek gerilimli güç kaynağı, demiryolu mühendisliği için frekans dönüştürücülerin geliştirilmesi ve test edilmesi için uygundur. Geliştirme laboratuvarlarında, deneme alanlarında, test enstitülerinde, okullarda ve üniversitelerde kullanılmaktadır. Yüksek DC çıkış gerilimi sebebiyle, aşağıdakilere benzer şekillerde uygun güvenlik önlemleri alınmıştır: Çift kutuplu potansiyelsiz kontaktlar için acil durum kesme ve güvenlik devreleri görevini gören dış giriş ve çıkışlara sahip acil durum kapatma devreleri. Harici uyarı sistemleri için uyarı ışıkları ve ek bağlantılar. Ara devre kapasitörü için deşarj devresi DC çıkışını kısa devre yaptırmak ve topraklamak için basınçlı hava sürücüsü ile topraklama şalteri. Güvenliği sağlamak için, şebeke arızası durumunda DC çıkışı kısa devre yapar ve basınçlı hava sürücüsü tarafından topraklanır. Kısa devre korumalı DC çıkışlı, ayrı sargılı, motor sürücüsüne ve çıkış voltajının yaklaşık% 1,0’a kadar elektronik voltaj regülasyonuna sahip üç fazlı DC yüksek voltaj kaynakları Avantajlar Kompakt ve modüler tasarım (böylece basit genişletme mümkün olur) Powerformer ile kontrol Makine direktifine göre risk değerlendirmesi Özel güvenlik devresi EMC sorunu oluşturmaz Teknik Bilgiler* REOLAB 420 Giriş voltajı 3 x 400 V L/L bzw. 3 x 230 V L/N Çıkış voltajı 0 – 12000VDC Çıkış gerilimi 2 x 20 – 300 A Çıkış gücü 100 kW – 800 kW standart versiyon olarak Vektör grubu Delta /Star / Star2 x B6U Koruma sınıfı IP 20 Frekans aralığı 50 / 60 Hz Teknik Bilgiler REOLAB 520 REOLAB 520 güç kaynakları, REOLAB 420 DC güç kaynakları ile aynı özelliklere sahiptir, ancak güç yarı iletkenlerinin kontrol voltajı için 0 – 150 VDC, 30 AC veya 50 ADC’lik ayrı olarak düzenlenmiş ek bir DC çıkışına sahiptir. Talep üzerine, güç yarı iletkenlerinin elektrik kesintisi durumunda bile belirli bir süre boyunca kontrol voltajı almaya devam etmesini sağlamak için entegre bir UPS ile de tedarik edilebilirler. *Elbette, talep üzerine diğer voltajlar ve çıkışlar da sunulabilir. Ayrıca, farklı işletim seçenekleri/işletim konseptleri ve endüstriyel arayüzler de mümkündür. Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
Pasif Akım transformatörleri IN-I Serisi

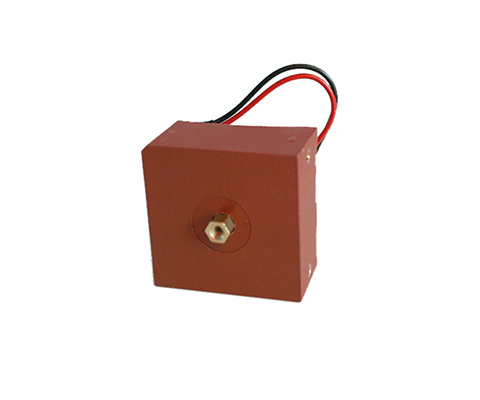

Darbe akım transformatörü Tanım REO IN-I serisi darbe akım transformatörleri, seçilen malzemeler sayesinde yüksek doğrulukla ve uygun çevirme oranında akımı temsil edebilir – bu nedenle özellikle güç ölçümü, akım izleme ve değerlendirme ile güneş enerjisi invertörlerinde kullanım için uygundur. Aynı zamanda akım tepe değerlerini ölçmek üzere tasarlanabildiği için aktif filtrelerde kullanım için de idealdir. Birincil akım, kapalı halka çekirdekten geçen bir akım iletkeni üzerinden ölçülür. İletken üzerindeki akım akışının oluşturduğu manyetik alan halka çekirdek tarafından alınır ve ikincil sargının çevirme oranına göre ölçüm amaçları için daha küçük bir akım üretir. Bu yöntemle yüksek ölçüm akımı önemli ölçüde daha küçük bir akıma düşürülür ve ayrıca birincil akım devresinden güvenli galvanik ayırma ile ayrılır. Avantajlar Yüksek hassasiyetli akım ölçümleri Cl 0.2 Atımlı Akım Transformatörleri Düşük kayıplı çekirdek (çekirdek kayıpları <10W/kg de 20kHz/200mT) Ek dişli ve UL-V0 malzemeden yapılmış muhafaza Tipik uygulama alanlarıAktif filtreler, EMC ölçümleri ve darbe akımı ölçümleri Tipik uygulama alanları Metroloji ve test teknikleri Teknik Özellikler Türü 50 100 200 Birincil nominal akım[A] IPN r.m.s 0 – 50 0 – 100 0 – 200 Maks. Birincil nominal akım [A] ImaxPN r.m.s ± 60 ± 120 ± 240 Sekonder akım [mA] IaN r.m.s 0 – 50 0 – 100 0 – 200 Güç [VA] Psek 0,5 1,0 1,5 Oran KN 1: 1000 1000 1000 Yük direnci [Ω] RB 200 100 37,5 Yük gerilimi [V] URB r.m.s 10 10 7,5 Ölçüm doğruluğu 50 Hz [%] FU ± 0,2 ± 0,2 ± 0,2 Ortam sıcaklığı [°C] TA -20 – +70 -20 – +70 -20 – +70 Frekans [Hz] f 0,050 – 50 0,050 – 50 0,050 – 50 İzolasyon test gerilimi Birincil / İkincil / 2 sek [kVac] VP r.m.s 50 Hz 3 3 3 Depolama sıcaklığı TS -25 – +85 -25 – +85 -25 – +85 Bobin direnci RS @ TA = 25°C 11,5 11,5 9 Ağırlık m 0,270 0,270 0,270 Normlar EN/IEC 61869-1/2 Sızıntı akımı dayanımı Gövde / Döküm reçine 550 / 600M Kaçak mesafesi dCp 10 10 10 Sürünme mesafesi dCI 9 9 9 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Pasif Akım trafoları Seri IN-D
Pasif Akım Transformatörleri Tanım Diferansiyel akım transformatörü, tek veya üç fazlı besleme kablolarında veya tek tellerde diferansiyel akımın ölçülmesini sağlar. Her iki akım taşıyan iletken (gidiş ve dönüş iletkeni) akım transformatörünün akım açıklığından geçirilir. Akım ölçümü, gidiş ve dönüş iletkenlerinin karşılaştırılmasıyla yapılır. Herhangi bir sapma, diferansiyel akım transformatörünün çıkışında gösterilir. Yüksek geçirgenliğe sahip malzemelerin kullanılması sayesinde 10 mA’dan itibaren tipik bir akım sapması elde edilir. Geniş açıklık, koruyucu iletken hariç besleme hatlarının geniş bir aralıkta doğrudan geçirilmesine olanak tanır. Yüksek akım hassasiyeti sayesinde birkaç kademede değerlendirme mümkündür: 1. Aşama: Arıza bildirimi 2. aşama: Alarm 3. aşama Kapatma Avantajlar 25’Ten 400 hz’ye kadar ölçüm aralığı Nanokristalin çekirdek Diferansiyel akımın ölçüm transformatörü UL onaylı yüksek kaliteli yalıtım malzemeleri (örneğin UL94-V0) Elektriksel olarak izole edilmiş birincil ve ikincil devreler Sağlam gövde tasarımları (yatay / dikey montaj için) Değişken bağlantılar Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar 2-50 A arası artık akım aralığı Tipik uygulama alanları Sanayi, Yenilenebilir enerji kaynakları, Metroloji ve test teknikleri Enerji, otomasyon ve bina teknolojisi Teknik Özellikler Türü 2 4 8 29 30 40 30 40 50 Muhafaza A Muhafaza B Muhafaza C Birincil nominal akım[A] IPN 0,1 – 1 0,1 – 2 0,1 – 4 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 Maks. Birincil nominal akım [A] ImaxPN 2 4 8 20 30 40 30 40 50 Termal kısa süreli akım ITK 0,5 0,5 0,5 3,6 3,6 3,6 9 9 9 Sekonder akım [mA] IaN 2 4 4 20 10 5 20 16,67 10 Güç [VA] Psek 0,004 0,008 0,016 0,030 0,030 0,015 0,06 0,05 0,06 Oran KN 500 500 1000 500 1000 2000 500 600 1000 Yük direnci [Ω] RB 1000 500 1000 75 300 600 150 180 600 Yük gerilimi [V] URB 2,0 2,0 4,0 1,5 3,0 3,0 3,0 3,0 6,0 Ölçüm doğruluğu 50 Hz [%] FU ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 Ortam sıcaklığı [°C] TA -10 – +50 -10 – +50 -10 – +50 -10 – +50 -10 – +50 -10 – +50 -10 – +50 -10 – +50 -10 – +50 Frekans aralığı [Hz] f 25 – 400 25 – 400 25 – 400 25 – 400 25 – 400 25 – 400 25 – 400 25 – 400 25 – 400 İzolasyon test gerilimi Primer / Sekonder /2 sek [kVac] VP 3 3 3 3 3 3 3 3 3 Bağlantı A Düz 6,3 x 0,8 / Soket bağlantısı MKS 1853 / Terminal 1,5 mm² Depolama sıcaklığı TS -25 – +85 -25 – +85 -25 – +85 -25 – +85 -25 – +85 -25 – +85 -25 – +85 -25 – +85 -25 – +85 Bobin direnci RS 11 11 46 4,5 19 65 5,5 6,5 21 Ağırlık m 0,068 0,068 0,070 0,278 0,278 0,290 0,280 0,280 0,290 Standartlar EN/IEC 61869-1/2 Kaçak akım direnci CTI Muhafaza / Döküm reçine 550/660M veya 400/600M Kaçak mesafesi dCp 18 18 18 8 8 8 18 18 18 Sürünme mesafesi dCI 16 16 16 7 7 7 16 16 16 MM olarak boyutlar Türü Muhafaza PIN bağlantısı [mm²] h [mm] b1/b2 [mm] t [mm] DL/DL1 [mm] FS [mm] p/s [mm] a [mm] c [mm] f [mm] e [mm] l [mm] IN-D / 2 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 4 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 8 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 20 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 30 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 40 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 30 C Terminal 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – IN-D / 40 C Terminal 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – IN-D / 30 C Terminal 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Pasif Akım transformatörleri IN-B Serisi

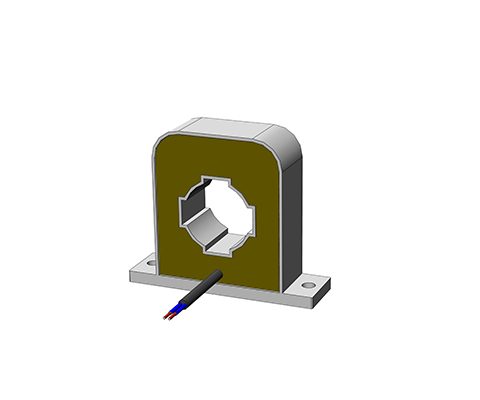

Burç tipi ve çubuk tipi akım transformatörleri Tanım 50 kHz’e kadar yüksek frekanslarda demiryolu ve endüstriyel teknolojide yüksek gereksinimler için. Yüksek kaliteli nanokristal çekirdek malzemeleri, düşük kayıplarla maksimum iletim kalitesi sağlar. UL94-V0 malzemesi ile tam kapsülleme içinde yalnızca UL listeli malzemelerin kullanımı. Demiryolu sektörü veya mobil uygulamalar gibi arttırılmış gereksinimler için akım transformatörü. Dikey veya yatay montaj için güvenilir sabitleme seçenekleriyle sağlam gövde tasarımı. Avantajlar Yüksek güvenilirlik aşırı yük akımları ile kritik olmayan Hassas akım ölçümleri için akım trafoları 16 2/3 ila -50Hz düşük frekans aralığında ölçüm Nanokristalin kullanımı ve yüksek kaliteli çekirdekler F (155 ° C), H (180 ° C) sıcaklık sınıfında yüksek kaliteli teller UL onaylı yüksek kaliteli yalıtım malzemeleri (örneğin UL94-V0) Elektriksel olarak izole edilmiş birincil ve ikincil devreler Sağlam gövde tasarımları (yatay/dikey montaj için) DIN EN 61373 uyarınca şok ve titreşim testleri Tipik uygulama alanları Sanayi, yenilenebilir enerjiler, demiryolu teknolojisi, ölçüm ve test teknolojisi, enerji, otomasyon ve bina teknolojisi Teknik Özellikler Primer akım [A] IPN r.m.s 600 Maks. Birincil nominal akım [A] ImaxPN r.m.s 720 Sekonder akım [mA] IaN r.m.s 300 Güç [VA] Psek 0,9 Dönüştürme oranı KN 1: 2000 Yük direnci [Ω] RB 10 Yük gerilimi [V] URB r.m.s 3 Ölçüm doğruluğu 50 Hz [%] FU @ IPN, TA = 25°C ≤ 1 Ortam sıcaklığı [°C] TA -25 – +70 Frekans [Hz] f 0,05 – 50 İzolasyon test gerilimi Primer / Sekonder / 2 sek [kVac] VP r.m.s 50 Hz 3 Bağlantı 3×0,5mm² blendajlı Kablolar Depolama sıcaklığı [°C] -25 – +85 İkincil bobin direnci [Ω] @ TA = 25°C 36,5 Ağırlık [kg] 0,210 Standartlar EN61373 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Pasif Akım transformatörleri IN Serisi

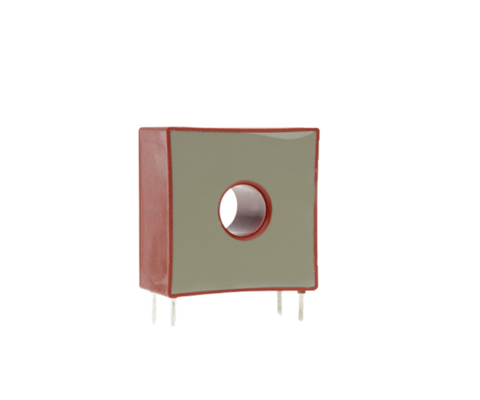

Enstrüman transformatörleri (PIN versiyonu) Tanım Daha yüksek çalışma frekanslarına sahip elektronik cihazların artan gelişimi ve yaygınlaşması, genişletilmiş frekans aralığına sahip akım transformatörleri gerektirmektedir. Bu gereksinim, özel olarak seçilmiş malzemeler ve optimize edilmiş tasarım ile karşılanabilir. Avantajlar (Elektrik) elektrik UL 94 V-0’a göre PIN Bağlantısı Hassas akım ölçümleri için akım trafoları daha yüksek doğruluk sınıfı 1; 0.5; Standart IE’den 0,2 16 2/3 ila -50Hz düşük frekans aralığında ölçüm Darbe ölçümü (örneğin 8 / 20μs) Güç ölçümü için düşük faz hatası çok düşük remanyetizasyon kayıpları ve Girdap akımı kayıpları Bant kalınlığı örneğin 20 μm olan nanokristalin toroidal çekirdekler Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler Kolay kurulabilir tasarım Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Benzersiz Özellikleri Kolay kurulabilir tasarım Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar Tipik uygulama alanları Sanayi, yenilenebilir enerjiler, demiryolu teknolojisi, ölçüm ve test teknolojisi, enerji, otomasyon ve bina teknolojisi Teknik Özellikler Türü 1 3 5 10 25 50 Birincil nominal akım[A] IPN 1 3 5 10 25 50 Maks. Birincil nominal akım [A] ImaxPN 1,2 3,6 6 12 30 60 Sekonder akım [mA] IaN 20 20 20 20 25 50 Güç [VA] Psek 0,05 0,05 0,05 0,05 0,063 0,25 Oran KN 50 150 250 500 1000 1000 Yük direnci [Ω] RB 125 125 125 125 100 100 Yük gerilimi [V] URB 2,5 2,5 2,5 2,5 2,5 5 Ölçüm doğruluğu 50 Hz [%] FU ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 Ortam sıcaklığı [°C] TA -25 – +70 -25 – +70 -25 – +70 -25 – +70 -25 – +70 -25 – +70 Frekans aralığı [Hz] f 0,05 – 50 0,05 – 50 0,05 – 50 0,05 – 50 0,05 – 50 0,05 – 50 İzolasyon test gerilimi Primer/ Sekonder / 2 sek [kVac] VP 3 3 3 3 3 3 PIN bağlantısı 3-4 / 2-1 3-4 / 2-1 3-4 / 2-1 3-4 / 2-1 NC / 2-1 NC / 2-1 Ağırlık [kg] 0,05 0,05 0,05 0,05 0,05 0,07 Standartlar EN/IEC 61869-1/2 Mm olarak boyutlar Türü Bağlantı [mm²] h [mm] b [mm] t [mm] DL [mm] s [mm] l [mm] a [mm] c [mm] IN/1 3-4 / 2-1 34 33 18 9 1,0 3,5 27,5 10 IN/3 3-4 / 2-1 34 33 18 9 1,0 3,5 27,5 10 IN/5 3-4 / 2-1 34 33 18 9 1,0 3,5 27,5 10 IN/10 3-4 / 2-1 34 33 18 9 1,0 3,5 27,5 10 IN/25 NC / 2-1 34 33 18 9 1,0 3,5 27,5 10 IN/50 NC / 2-1 38 38 20 13 1,0 6,5 30 10 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
