Kötü şöhretinin aksine, tüm harmonik bozulmaları istenmeyen türden değildir. Örneğin, çoğu rock ve metal konserinde kullanılan Marshall amplifikatörlerinin karakteristik sesleri aslında bir harmonik bozulma sesidir. Ancak konu, hız kontrollü sürücülerdeki (Değişken Hızlı Sürücüler veya VSD) güç kalitesi olduğunda,

harmonik bozulmalar daha düşük işletme verimliliğine ve daha yüksek enerji maliyetlerine yol açar. Harmonik filtreleme uzmanı REO UK’nin Genel Müdürü Steve Hughes, REO AG mühendislerinin hız kontrollü sürücülerdeki harmonik sorunlarını nasıl kontrol edebileceğine dair bilgiler sunuyor.

Genel olarak, harmonikler bir elektrik şebekesindeki, şebeke frekansından farklı bir frekansa sahip akım veya gerilim dalga biçimleridir. Bağlı cihazlar tarafından kullanılamayan fazla enerji oluşur. Bu harmonikler elektrik şebekelerini kirletir ve enerji tüketimini artırır. Bu, genel performans verimliliğinde bir azalmaya yol açar ve dolayısıyla elektrik faturasını artırır. Özellikle ikincisi, giderek kıtlaşan ve pahalılaşan enerji zamanlarında bir sorun teşkil etmektedir.

Hız kontrollü sürücülerde harmonik sorunları
Hız kontrollü sürücüler, gelen 50 Hz AC dalga biçimlerini çıkış aşaması için bir DC kaynağına dönüştürerek harmonik akım dalga biçimleri üretir. Bu, bir AC motoru kontrol eden darbe genişlik modülasyonlu darbeler üretir. AC’nin DC’ye ve tekrar geri dönüştürülmesi, 50 Hz’lik şebeke frekansının katları olan akım dalga biçimleri üretir. Bu frekansların etkisi pasif harmonik filtrelerle kontrol edilebilir. Bunlar temelde, istenen 50 Hz’in üzerindeki hiçbir frekansın ağa girmesini engelleyen indüktörlerdir. Bu, ağdaki tüm enerjinin cihaz tarafından tüketilebileceği ve genel işletme verimliliğinin harmoniklerden etkilenmeyeceği anlamına gelir. Harmoniklerin frekansları arttıkça, endüktans devreyi daha da korumak için daha yüksek bir empedans sunar.

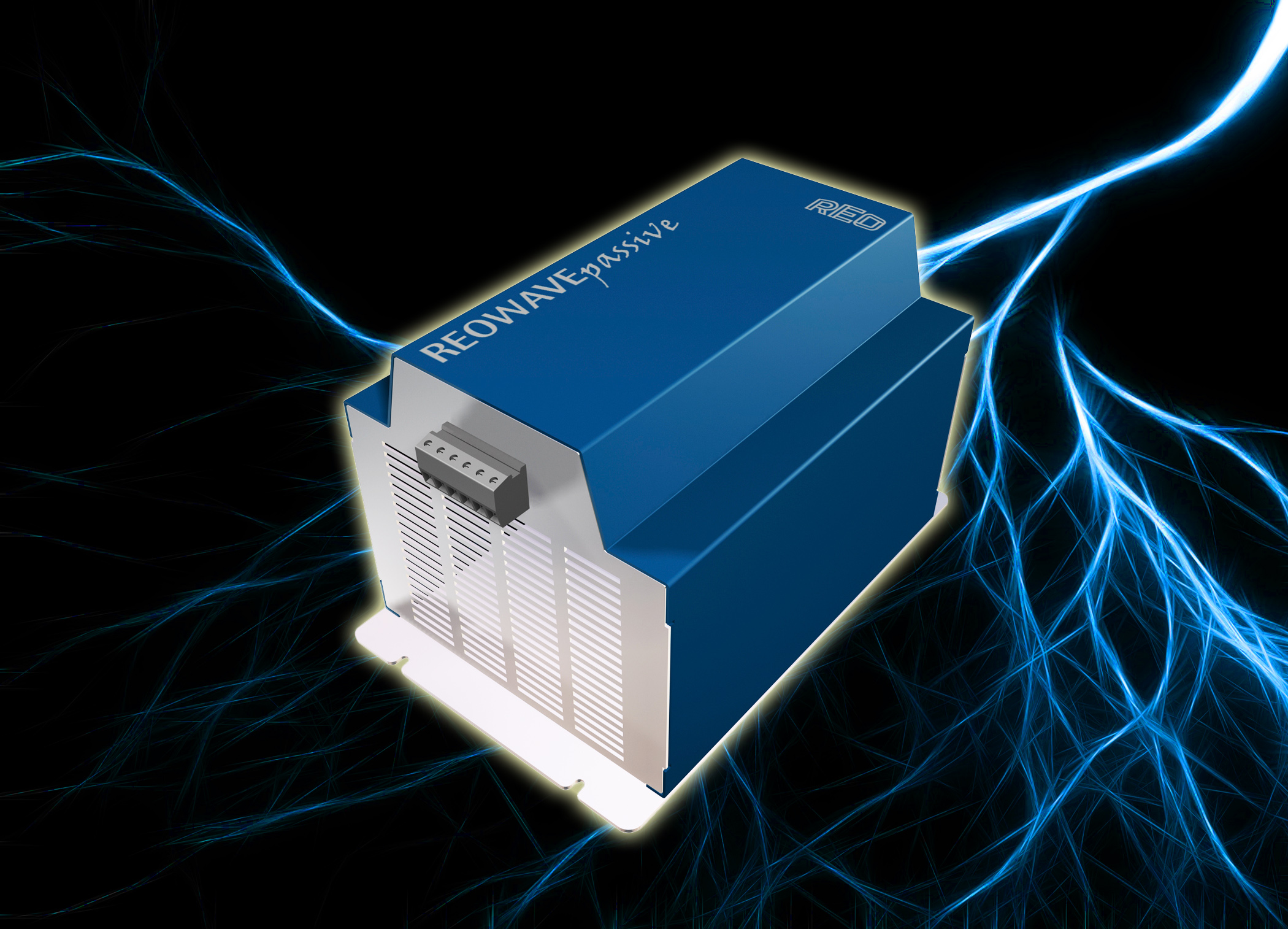

REO AG, bir ağdaki toplam harmonik bozulmayı (THD) indüktörlerle azaltan harmonik filtreler sağlar. Çoğu durumda, bu teknoloji kullanılarak toplam harmonik bozulma %5’in altına düşürülebilir. Bu, önemli enerji maliyeti tasarrufları için bir potansiyel yaratır: Filtrelerin kullanılması, ağdaki neredeyse tüm akımın bağlı cihazlar tarafından tüketilebilmesi nedeniyle işletme verimliliğini artırır. Aynı zamanda, elektrik sisteminin ömrü uzar, arıza süreleri en aza indirilir ve ilgili bakım maliyetleri azalır.

Uygulamalar açısından, harmonik filtreler en iyi sabit yük veya nominal yükün %50’sinin üzerinde bir yüke sahip sistemlerde kullanım için uygundur. Bunlar, örneğin, herhangi bir yük dalgalanmasının olmadığı ısıtma veya havalandırma sistemleri gibi sistemlerdir.

CO₂ emisyonlarını azaltmaya yönelik küresel çaba, endüstriyel sistemlerin kapsamlı bir şekilde elektrifikasyonuna yol açtığından, elektrik şebekelerinde harmonik bozulmalar gelecekte giderek daha sık meydana gelecektir. Bu nedenle, endüstrinin harmonik filtreler kullanarak kontrol önlemleri alması her zamankinden daha önemlidir. Bu, elektrik maliyetlerini azaltır, ömrü uzatır ve elektrik şebekesinde hasarı önler.

REO’nun harmonik filtre yelpazesi hakkında daha fazla bilgi için lütfen şu adresi ziyaret edin: https://reo.de/produkte/auswahl-filter/harmonic-filter/
