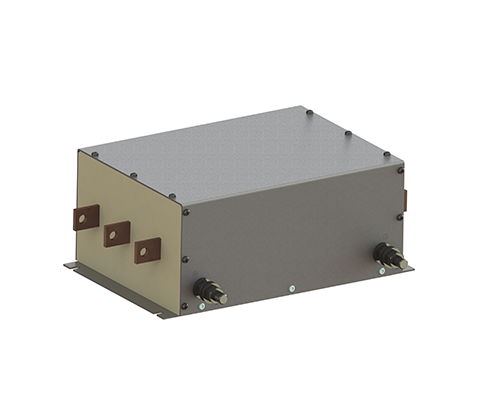

EMC-Filtre CNW 107.3/690
Yüksek akım filtresi, 3 iletkenli
Açıklama
EMC-Filtre, özellikle rüzgar türbinleri ve endüstriyel uygulamalardaki yüksek akım uygulamalarının parazit giderimi için tasarlanmıştır. Filtre serisi 480V ve 690V gerilim seviyeleri için mevcuttur. Filtre, farklı muhafaza varyantlarında temin edilebilir ve böylece farklı çevre koşullarına uyarlanabilir. Açık deniz uygulamaları için de varyantlar mümkündür.
Avantajlar
- özellikle yüksek güçler için tasarlanmıştır
- isteğe bağlı olarak açık deniz uygulamaları için de uygundur
- kompakt boyutlar
- iyi ısı dağılımı
- ray bağlantısı
- hızlı montaj
Tipik Uygulamalar
Frekans dönüştürücülerin, güç elektroniğinin ve rüzgar enerjisi ve endüstriyel tesislerdeki yüksek güçlü toplu parazit gideriminin parazit giderimi için EMC-Filtre
- Standart: IEC/EN 60939 / IEC 950 / UL 1283
- Test gerilimi: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s
- Aşırı yük: 1,5 x I 1 dak/saat
- İklim kategorisi: DIN IEC 68 Bölüm 1 25/085/21
| Tip | Nominal gerilim [V] | Nominal akım [A] | Kaçak akım [mA] | L [μF] |
SCx [μF] |
SCy [μH] |
| CNW 107.3/280 | 3×480/ 690 | 3×280 | <300 | 100 | 40 | 3,8 |
| CNW 107.3/500 | 3×480/ 690 | 3×500 | <300 | 100 | 40 | 3,8 |
| CNW 107.3/700 | 3×480/ 690 | 3×700 | <300 | 100 | 40 | 3,8 |
| CNW 107.3/1000 | 3×480/ 690 | 3×1000 | <300 | 100 | 40 | 3,8 |
| CNW 107.3/1600 | 3×480/ 690 | 3×1600 | <300 | 44 | 50 | 7,6 |
| CNW 107.3/2500 | 3×480/ 690 | 3×2500 | <300 | 44 | 50 | 7,6 |
| CNW 107.3/3000 | 3×480/ 690 | 3×3000 | <300 | 40 | 50 | 7,6 |
| Tip | Bağlantı | PE bağlantısı | L1[mm] | L2[mm] | L3[mm] | L4[mm] | B1[mm] | B2[mm] | H1[mm] |
| CNW 107.3/280 | 30×5 | M12 | 420 | 335 | 320 | 296 | 220 | 175 | 135 |
| CNW 107.3/500 | 40×5 | M12 | 420 | 335 | 320 | 296 | 220 | 175 | 135 |
| CNW 107.3/700 | 40×10 | M12 | 420 | 335 | 320 | 296 | 220 | 175 | 135 |
| CNW 107.3/1000 | 40×10 | M12 | 420 | 335 | 320 | 296 | 220 | 175 | 135 |
| CNW 107.3/1600 | 50×10 | M12 | 590 | 406 | 340 | 360 | 330 | 300 | 180 |
| CNW 107.3/2500 | 80×15 | M12 | 590 | 406 | 340 | 360 | 330 | 300 | 180 |
| CNW 107.3/3000 | 120×15 | M12 | 700 | 506 | 400 | 420 | 390 | 360 | 240 |
Tüm verileri ve konfigürasyonları ürün veri sayfamızda bulabilirsiniz.
