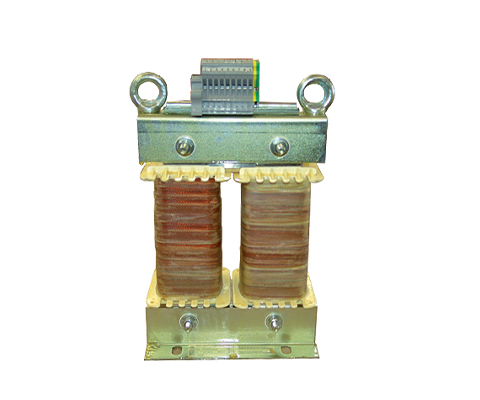

Endüktif yük üniteleri, anahtar ve röle testi için bobinler
Tanım
Elektrik şalterleri onay aşamasında birçok farklı testi geçmek zorunda. Bu testlerin bazıları çeşitli yük koşulları altındaki şalt davranışıyla ilgili. Şalter hem nominal yük, aşırı yük hem de birkaç cosϕ değerinde test ediliyor. Sürekli yükün yanı sıra açma ve kapama işlemleri de inceleniyor. Bu işlem sırasında ayarlanan parametrelerin tüm test boyunca değiştirilmemesi kritik önem taşıyor. Geçmişte hava bobinleri endüktif yük olarak kullanılıyordu çünkü bunlar neredeyse hiç doyuma ulaşmıyor. Ancak hava bobinleri karşılaştırılabilir manyetik enerjiye sahip demir çekirdekli bobinlere göre daha büyük ve daha güçlü saçak alana sahip. İlgili cosϕ değerini ayarlamak için ek olarak uyarlanmış dirençlerin de devreye alınması gerekiyor. Talep edilen tüm test noktalarını karşılamak için birçok farklı endüktif ve omik yükün mevcut olması gerekiyor.
Avantajlar
- Uyarlanmış doğrusallık sayesinde çalışma alanında doygunluğa ulaşmaz
- çok sayıda kademe, çok sayıda yerine yalnızca birkaç bobin gerekir
- Dirençli yükleri azaltan, ayarlanmış sarma direnci
- Sürekli yük ve kısa süreli maruziyet için tasarlanmıştır
- Optimize edilmiş ağırlık sayesinde düşük maliyetler
- 1000 V’a kadar, standart yüksek Anma gerilimi
Teknik Bilgiler*
| Vuruş | Endüktans L | Nominal akım Irms | Lineer değer Ilin | Nominal gerilim Ur | Koruma sınıfı |
| L2 | 115 mH | 2 A | 8 A | 1000 V | IP 00 |
|---|---|---|---|---|---|
| L3 | 190 mH | 8 A | |||
| L4 | 240 mH | 6 A | |||
| L5 | 300 mH | 6 A | |||
| L6 | 370 mH | 5 A | |||
| L7 | 410 mH | 4 A | |||
| L8 | 440 mH | 4 A | |||
| Lr | 450 mH | 4 A |
Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir.
